LN4809双声道音频耳机功率放大器概述、用途及特

■ 产品概述

LN4809 是一款双声道音频耳机功率放大器。每通道可提供高达 105mW 的输出功率。LN4809 的应用电路

简单，只需极少数外围器件；工作稳定，功耗少，增益带宽积高，并且具有内部热敏关断保护机制，方便应用。LN4809 采用 MSOP、SOP 封装，节约电路面积，非常适合移动电话及各种移动设备等使用低电压、低功耗应用方案上使用。

■ 用途

移动电话

耳机功放

话筒前置放大器

MP3 播放器

个人移动终端 PDA

个人导航设备

便携式音频设备

■ 产品特点

宽工作电压范围 2.0V—5.5V

高电源电压抑制比（PSRR）在 217Hz 及 1KHz 时，高达70dB

掉电模式漏电流小，典型值为 0.4µA

上电、掉电的“噼啪”声抑制能力好

在 32Ω 负载，输出功率为 70mW 时，噪声+谐波失真（THD＋N)<0.1％（f=1KHz）

在 16Ω 负载，输出功率为 105mW 时，噪声及谐波失真（THD＋N）<0.1％（f=1KHz）

无需自举电容

单位增益稳定

封装小，节约电路面积：MSOP，SOP

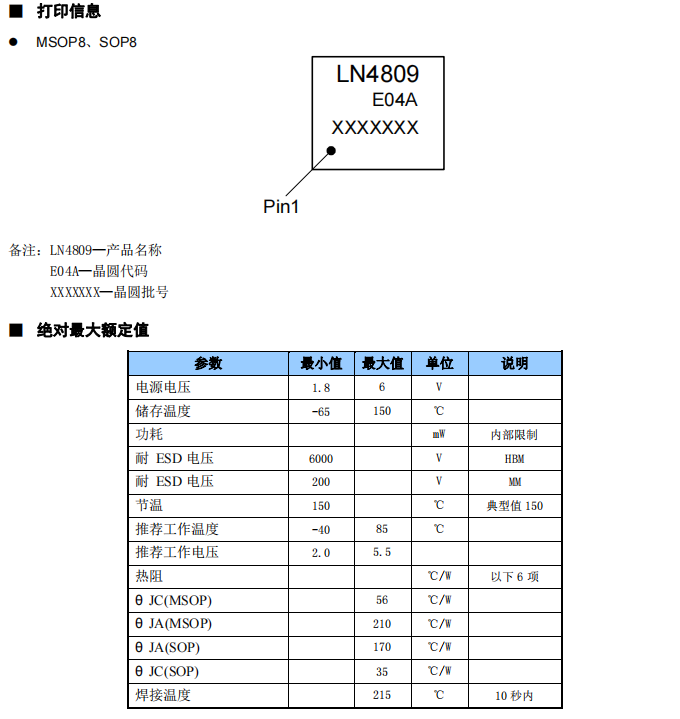

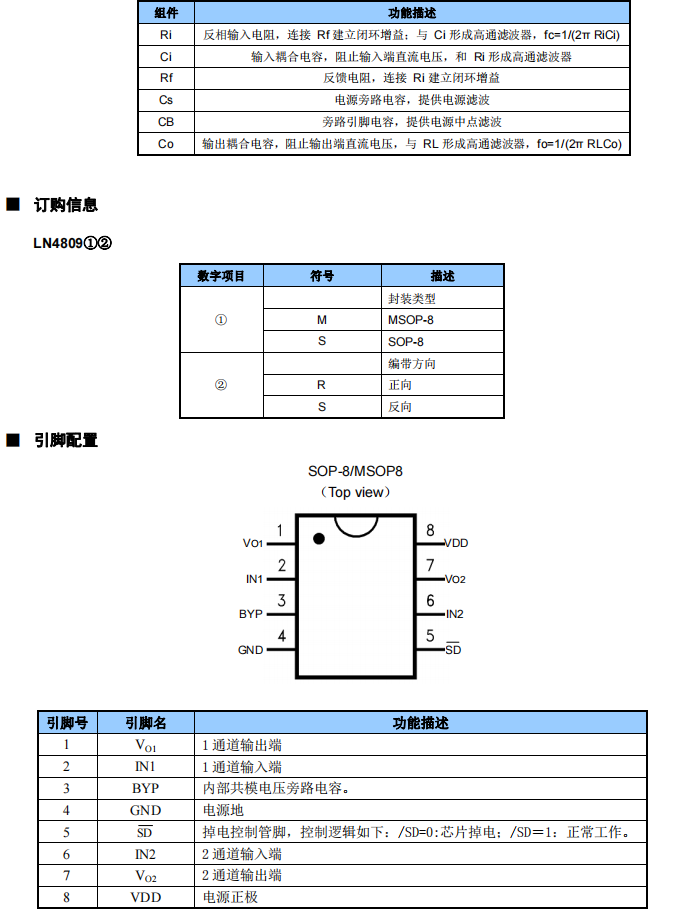

■ 封装

MSOP

SOP
