基于NS4733的2W单声道G类音频功放

功能说明

NS4733 是一款集成升压电荷泵电源的单声道 G 类音频功率放大器。功放输出在被削顶之前摆幅比传统的功放大得多。在 4.2V 电源电压时，驱动 8Ω 负载输出功率可达 2W。

NS4733 是防破音(NCN)功能的单声道 G 类音频功率放大器。NS4733 采用先进的技术提高放大器的效率。另外芯片内部集成抑制开关机时的咔嗒声，噼噗声和其他噪声电路。内置过流保护、过热保护及欠压保护功能。非常适合低电源电压，而要求大输出功率的应用场合。

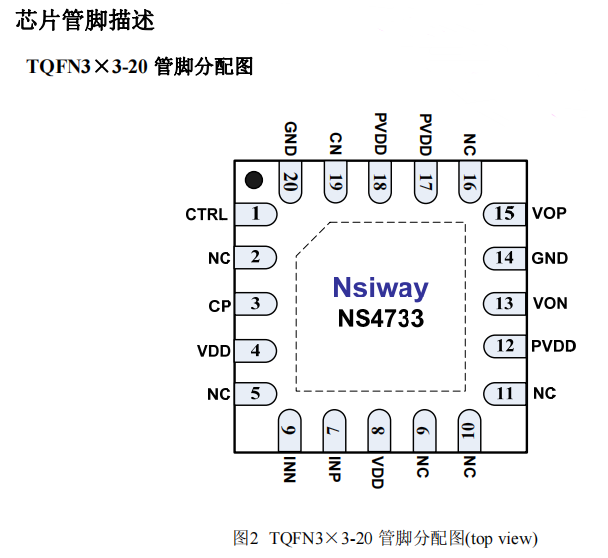

NS4733 采用 TQFN3×3-20 封装。额定的工作温度范围为-40℃至 85℃。

主要特性

• 集成升压电荷泵电源
• 防破音（NCN）功能
• 工作电压范围：2.7V～4.5V
• 输出功率：2.0W（4.2V 电源、8Ω 负载）
• 高 PSRR：-70dB（217Hz）
• 低静态电流（10mA）
• “上电，掉电”噪声抑制
• 过流保护、过热保护、欠压保护
• TQFN3×3-20 封装

应用领域

• 移动电话（手机等）
• MP3/PMP
• Mini 音箱
