基于ST功放的模块化数字音频方案

　为支持音响类客户的产品迭代、芯片选型，加快产品研发速度，芯斐电子设计了一款 功放模块化 的数字音频处理方案。该方案支持多通道输出，音频处理部分可适配多种功放，可靠灵活。下面将详细介绍该方案。

　　01.方案特点

　　该方案主要基于DSP：STA309A，其每个通道具有10个独立可调的32bit EQ控制器，可调节出客户最理想的音效，方案配备的仿真工具，能够在线实时调试EQ，极大地缩短客户开发周期。关于客户后续在功放方面的升级，我们提供多种型号选择，可硬件替代，加快客户拓展其他产品。

　　02.方案框架

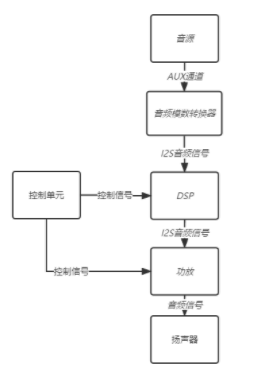

　　该方案采用 MCU+DSP+功放 架构。使用ST的DSP 处理输入的音频信号，ST的功放将音频信号放大输出，控制电路稳定可靠。

　　03.方案详解

　　该Demo为4通道输出（最多达8通道），预留各芯片仿真接口，支持在线调试EQ，结合仿真工具更是可支持多种音频接口：COX、OPT。该Demo已预设多种EQ曲线，可调节6档 Bass/Treble ，15档音量调节 。

　　背面放置功放芯片，减少Demo尺寸，更好散热，减少对其他器件的影响。TDA7803 支持多种封装（贴片、插件），更好地配合减少客户电路板设计。

　　MCU&DSP&功放

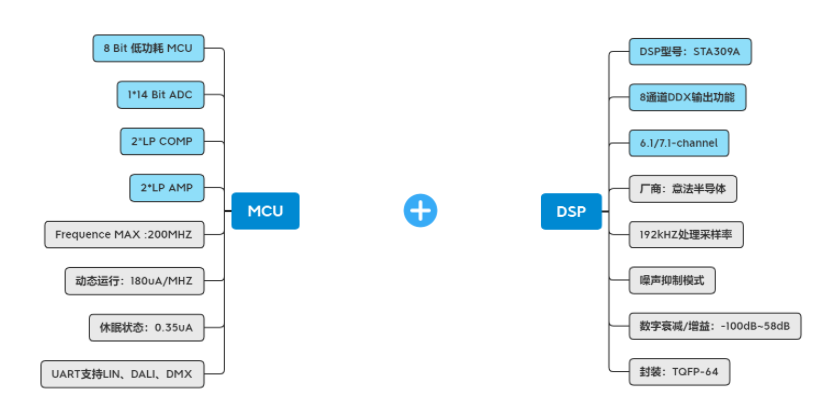

　　DSP来自意法半导体，型号STA309A，是一款高质量、高效率的全数字放大处理器，该器件用途广泛，允许输入大多数数字格式，包括 6.1/7.1 声道和 192 kHz、24 位 DVD 音频、DSD/SACD。在扬声器模式下，8 通道输出并联，STA309A 可提供超过 1 W 的功率。在 5.1 应用中，额外的 2 个通道可用于音频线路输出或耳机驱动。TQFP64封装。

　　Demo中的功放来自意法半导体，型号是TDA7803A-ZST，是一款采用先进BCD技术的单芯片四桥放大器。 集成的D/A转换器使性能达到出色的115 dB信噪比，动态范围超过110 dB。与传统的AB类解决方案相比，平均聆听条件下的耗散功率可以降低多达50%。　

　　04.方案拓展

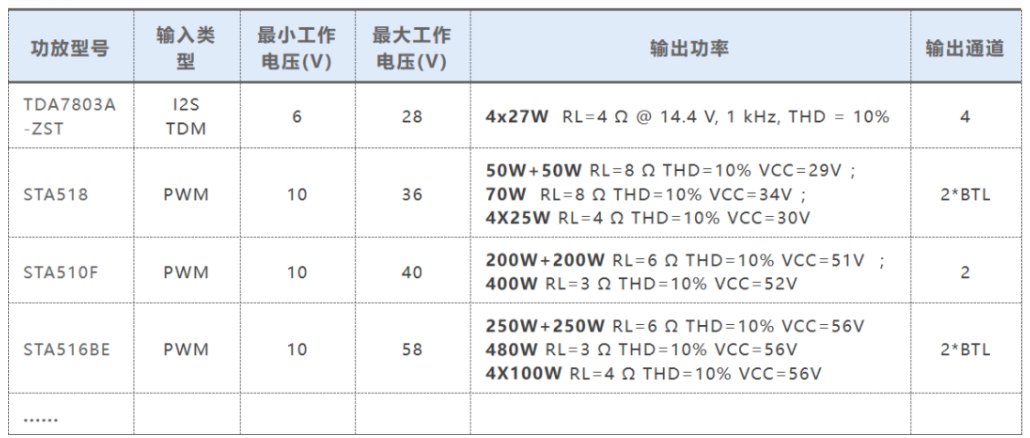

　　因STA309A强大的性能、MCU稳定的控制，该模块化方案可根据不同的场合搭配不同类型的功放，我们已为车载音响、大功率音响方面的客户准备相应的功放方案。

　　05.总结

　　该方案音效卓越，适用于多种功放需求。STA309A多通道EQ调节输出，主控MCU功耗低、抗干扰强，可搭配多种功放。方案物料非常成熟，已有客户使用，性能稳定可靠。
