基于NS4216的双声道D类音频功率放大器

说明

NS4216 是一款差分输入，超低 EMI，无需滤波器，20W（10W×2）双声道 D 类音频功率放大器。芯片有两个控制端分别控制芯片的左右声道，可通过高低电平控制芯片的工作模式：LCTRL/RCTRL脚电压为高电平时，芯片的 L/R 通道进入工作模式，低电平时芯片关断，应用灵活方便。NS4216 采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少了对其他外部元件的影响。其输出无需滤波器的 PWM 调制结构减少了外部元件、PCB 面积和系统成本。NS4216 在 9V 的工作电压时，能够向 4Ω负载提供高达 20W（10W×2）的输出功率，90%以上的效率更加适合便携式音频系统。

NS4216 内置过流保护、过热保护及欠压保护功能，有效保护芯片在异常工作状况下不被损坏。

NS4216 提供 eTSSOP-24 封装，额定的工作温度范围为-40℃至 85℃。

特性

工作电压范围：5V-9V

输出功率：

7W×2（

7.4V/4Ω，THD=10%）

10W×2（

9V/4Ω，THD=10%）

最高可达 92%效率（

9V/8Ω）

电平设置工作模式

无需输出滤波器

差分输入

优异的“上电，掉电”噪声抑制

过流保护、过热保护、欠压保护

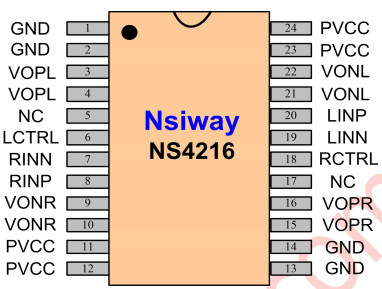

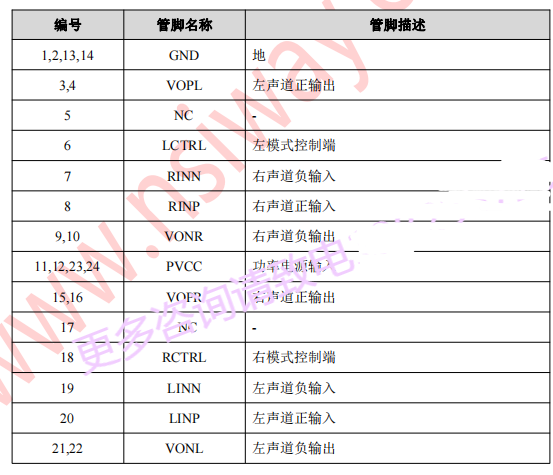

 eTSSOP-24 封装

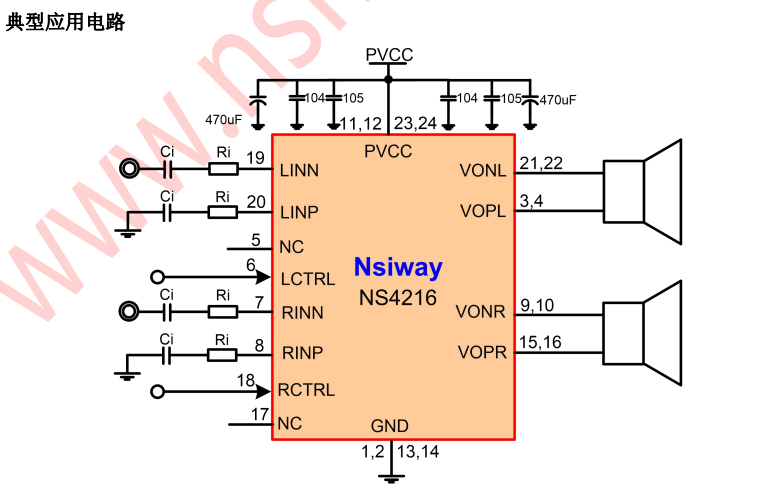

应用范围

蓝牙音响

移动音箱扩音器

 其他消费类音频设备
