NS4215双声道2X7.5W D类音频功放

功能说明

NS4215 是一款超低 EMI，无需滤波器，每声道可输出 7.5W 的 D 类立体声音频功率放大器。NS4215采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的 PWM 调制结构减少了外部元件、PCB 面积和系统成本。独特的防失真(NCN)功能可以有效防止输入信号过载导致的输出信号失真，实现更加舒适的听觉感受。同时可以有效保护在大功率输出时扬声器不被损坏。

NS4215 内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。

NS4215 提供 TSSOP-24 封装，额定的工作温度范围为-40℃至 85℃。

主要特性

 输出功率：5W×2(8Ω 负载/ VCC=9V/ THD+N=10%/ BTL 模式)

10W (4Ω 负载/ VCC=9V/THD+N=10%/ PBTL 模式)

7.5W×2(4Ω 负载/ VCC=9V/ THD+N=10%/ BTL 模式)

 工作电压范围：5V～9V

 防失真(NCN)功能

 超低 EMI 工作模式(LEMI)

 无需滤波器设计

 差分输入方式

 效率高达 85%( 8Ω 负载/VCC=9V/Po=5W×2)

 优异的“上电，掉电”噪声抑制

 过流保护、过热保护、欠压保护

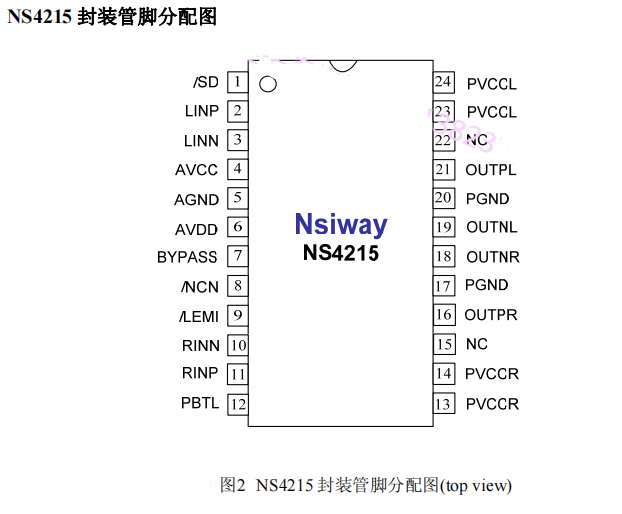

 TSSOP-24 封装

应用领域

 蓝牙音响

 扩音器

 其他消费类音频设备
