TAS5634 300W 立体声 PurePath(TM) HD 数字输入高效功率

TAS5634 是一款 PWM 输入 D 类放大器功率级，可在 58V 标称电源电压下提供 2 x 300W (6Ω) 或 1 x 600W (3Ω) 的输出功率。58V 电源电压支持较高阻抗的扬声器负载，其中 BTL 为 6Ω，PBTL 为 3Ω。集成式 MOSFET 和全新栅极驱动方案具有较高的峰值效率和较低的空闲损耗，能够减小散热器解决方案尺寸。

TAS5634 使用闭环反馈设计，具有恒定的电压增益。开关模式电源 (SMPS) 的使用，使得内部匹配的增益电阻器可确保实现较高的电源抑制比 (PSRR) 和较低的输出噪声。

TAS5634 是一款兼容 TI 的数字输入 (I2S) 音频处理器和调制器产品组合的全集成式功率级，与 TAS5548 和 TAS5558 类似，也是一个完整的数字输入 D 类放大器。TAS5634 采用表面安装 44 引脚 HTSSOP 封装，是 PWM 输入 D 类功率级兼容引脚产品系列（包括 TAS5612LA、TAS5614LA 和 TAS5624A）中的一员。

特性

• PWM 输入、D 类放大器功率级，与 TI 数字输入 (I2S) 音频处理器和调制器兼容
• 高清集成闭环反馈，具备以下特性：
  • 在为 6Ω 负载提供 1W 功率时，THD 为 0.025%
  • PSRR 大于 70dB（无输入信号）
  • SNR 大于 105dB（A 加权）
• 10% THD+N 时的输出功率
• 600W/3Ω（PBTL 单声道配置）
• 300W/6Ω（BTL 立体声配置）
• 230W/8Ω（BTL 立体声配置）
• 465W/3Ω（PBTL 单声道配置）
• 240W/6Ω（BTL 立体声配置）
• 180W/8Ω（BTL 立体声配置）
• 满量程输出功率下的效率大于 91%
• 1/8 量程输出功率下的效率大于 75%
• 1% THD+N 时的输出功率
• 集成式 80 mΩ MOSFET，可降低散热器尺寸
• 启动时无喀哒声
• 器件保护：欠压保护、过热保护、过流保护、短路保护和直流扬声器保护
• 适用于 G 类电源控制的预削波输出信号
• 44 引脚 HTSSOP (DDV) 封装，顶部带有散热焊盘

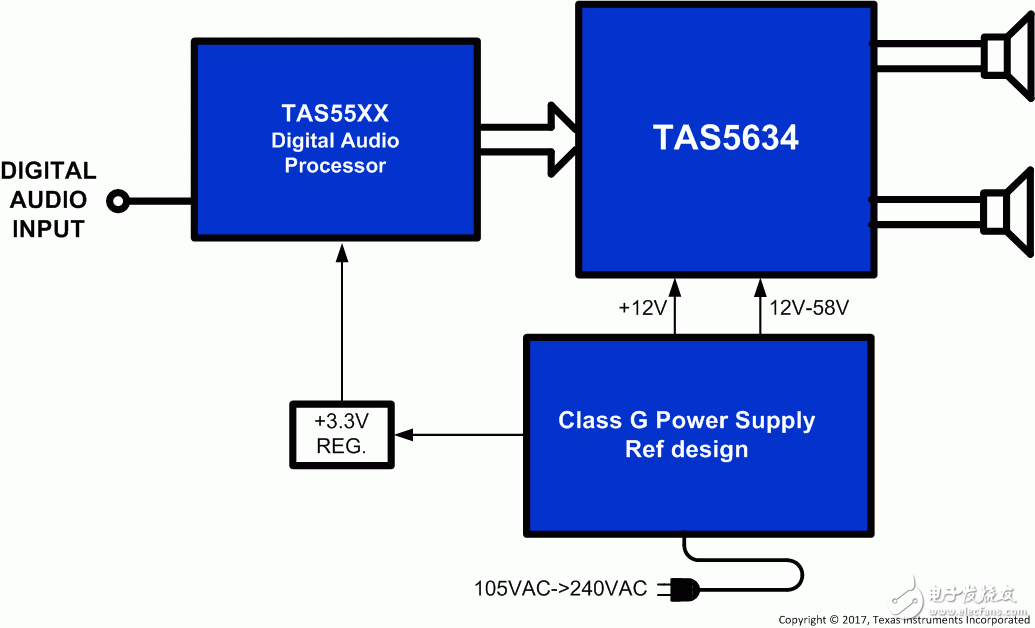

方框图

数据表

TAS5634 300W 立体声/600W 单声道高清数字输入、58V D 类放大器功率级 数据表
