负反馈式的宽带放大电路图模块设计

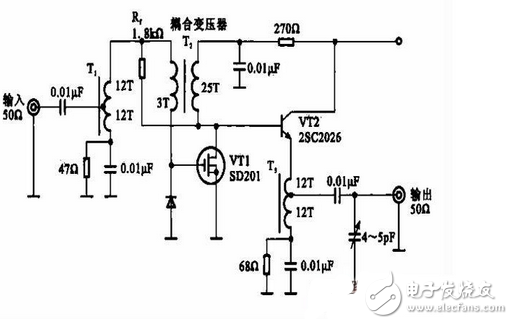

　　电路原理：图示为一种采用负反馈方式的宽带放大电路，该电路放大器均采用变压器耦合方式，放大部分采用场效应晶体管和晶体三极管相结合的方式。电路中，输入信号经耦合电容器加到变压器Ti绕组的中心抽头，再经变压器T2的初级绕组加到场效应晶体管的栅极上，这种方式具有阻抗转换的功能，将50 n输入阻抗提高到200 n，变压器Tz的次级绕组又是VT1的满极负载，放大器的增益取决于T2的次级绕组（25/3=8，33）。VT2是射极输出放大器方式，通过线圈抽头的选择可得到5011的输出阻抗。
