HDMI收发器简化家庭影院系统设计方案

　　大屏幕HDTV(高清电视)已获得消费者的广泛认可，人们都在添置各种电子设备，完善他们的家庭影院系统。单机家庭影院(HTiB)、SOUNDBAR音箱和影音接收机(AVR)能为用户提供更加出色的音频体验并令HDTV视频性能更臻完善。提取和处理高保真音频信号的能力是目前市场上甄选硬件的一大关键。家庭影院系统现在能够提供高清多媒体接口(HDMI)的所有最新特性(与设备无缝集成)。

　　对于HTiB、SOUNDBAR音箱和AVR的系统设计人员而言，提高家庭影院的用户体验就意味着不断克服各种实施挑战。最新版HDMI标准中又增添了新特性，如音频回传通道(ARC)、3D显示格式以及对消费电子控制(CEC)协议的改进。当然，消费者都希望他们新买的家庭影院设备能具备所有这些HDMI新特性，并且物美价廉、操控简易。因此，家庭影院设备的设计人员必须适应新标准，同时还要缩减物料成本、开发成本和上市时间。为了帮助设计人员应对此类挑战，ADI公司推出了集成这些新特性的HDMI收发器产品。

　　以ADV7623为例，这款HDMI收发器集成了4:1 HDMI输入多路复用器(mux)、HDMI接收器、屏幕显示(OSD)引擎和HDMI发射器。就个体而言，上述每种功能应该都需要彼此独立的IC及五花八门的固件，但一个收发器就可以将全部功能组合到一个综合解决方案中，节省了板载面积、降低了固件复杂程度、缩减了物料成本，为家庭影院系统设计人员带来了极大方便。

　　图1:HDMI收发器功能框图。

　　单机家庭影院

　　HTiB属于完整的视频播放系统，一般采用多通道音频放大器和环绕声音响系统来播放音频。此外，该系统通常还包括一个DVD或Blu-ray视频播放机。HTiB简化了视频播放机、放大器和扬声器的安装和功率匹配，它主要处理音频，视频则通过HDMI接口传送给电视机。图2所示为一个典型的HTiB系统。

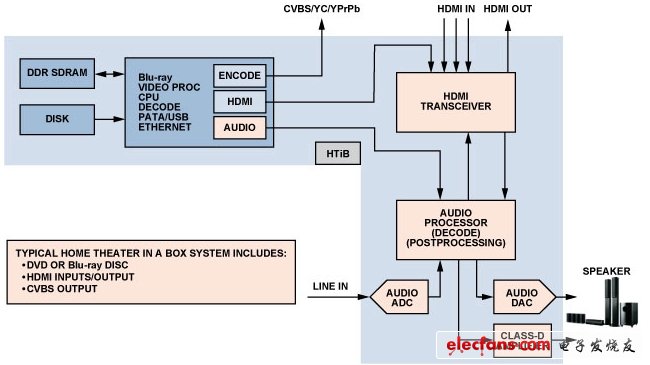

　　图2:典型HTiB系统框图。
