基于多谐振荡器的汽车空气清新器设计

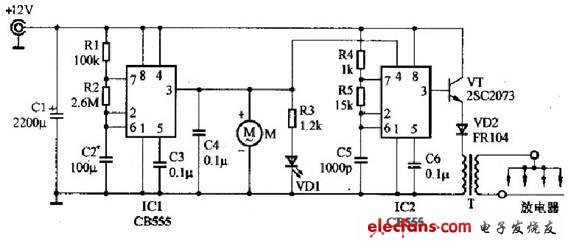

　　555时基电路IC2与R4、R5、C5等组成多谐振荡器。接通电源后，因C5上电压很低，IC2输出端(3脚)为高电平，同时12V。电压经R4、R5向C5充电，C5上电压逐步上升。当C5上电压上升到2/3VCC时，IC2内部触发器翻转，3脚输出低电平，同时内部放电管导通，C5上电压开始经R5通过7脚放电。当C5上电压下降到1/3Vcc时，IC2内部触发器再次翻转，3脚输出高电平，同时内部放电管截止，12V电压又经R4.、R5向C5充电。如此周而复始形成振荡，振荡频率.f=1.44/[(R4+2R5)C5]，其3脚输出约48k。Hz的高频脉冲电压。

　　当IC2输出端(3脚)为高电平时，开关管VT导通，12V电源经二极管VD流经变压器T的初级绕组。当IC2输出端(3脚)为低电平时，开关管VT截止，变压器T储存的能量通过其次级释放。由于T的初、次级变压比达1:300，次级脉冲电压将高达3000V。以上，通过放电器的尖端放电使空气电离而产生负离子。风扇M的作用是使负离子更快更好地扩散到周围空气当中去。

　　555时基电路IC1与R1、R2、C2超低频振荡器，振荡周期约为6分钟，其输出端(3脚)输出为脉宽180秒、间隔180秒的方波。高频振荡器IC2的复位端(4脚)受IC1输出端(3脚)的控制：当IC1输出端为高电平时IC2振荡;当IC1输出端为低电平时IC2停振，IC2输出端为低电平。IC1与IC2共同作用的结果是，电路工作3分钟、暂停3分钟，间歇性地产生负离子。风扇电机M也受IC1输出端的控制，与IC2同步工作。发光二极管VD1是负离子发生电路的工作指示灯。等组成另一个多谐振荡器，这是一个超低频振荡器，振荡周期约为6分钟，其输出端(3脚)输出为脉宽180秒、间隔180秒的方波。高频振荡器IC2的复位端(4脚)受IC1输出端(3脚)的控制：当IC1输出端为高电平时IC2振荡;当IC1输出端为低电平时IC2停振，IC2输出端为低电平。IC1与IC2共同作用的结果是，电路工作3分钟、暂停3分钟，间歇性地产生负离子。风扇电机M也受IC1输出端的控制，与IC2同步工作。发光二极管VD1是负离子发生电路的工作指示灯。
