高速/高精度视频DAC芯片 CS7123

　　CS7123芯片是深圳市芯海科技有限公司自主设计的高速/高精度视频DAC芯片，其内部包括三路10位电流导引(Current Steering)结构的DAC，最大采样速度达到240MHz。CS7123结构框图见图1，它包括三路高速、10位输入的视频DA转换器、标准的TTL输入和互补输出高阻抗的模拟输出电流源。它有三路独立的10位输入端口，可以在单电源5V下工作，也可以在单电源3.3V下工作。

　　CS7123还有SYNC同步信号和BLANK黑电平控制信号这两个附加的视频控制信号，CS7123也具有一个待电模式。CS7123采用5V CMOS工艺制造，单片CMOS结构确保了低功耗性能。CS7123的主要功能是将三路RGB信号转换为模拟RGB信号后输出到显示屏显示。另外，它也可以当作三路单独的DAC使用。

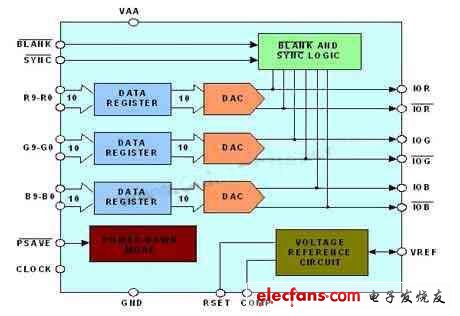

　　图1：CS7123结构框图

　　CS7123与多种高精度的显示系统兼容，包括RS-343A和RS-170，可以广泛应用于HDTV、数字视频系统(1600×1200@100Hz)、高分辨率的彩色图片、数字射频调制、图像处理、医疗B超设备、视频信号再现等。
