基于CXD3142R监控系统设计

　　本设计中采用CXD3142R实现了一个高效率、高可靠性、高安全性的监控系统，实现了对远程信息的采集、录像和移动侦测，满足了小区的智能管理。

　　1 系统的需求分析

　　本监控系统的设计方案在满足国家电器标准和用户要求的前提下，以先进、成熟、安全、高性能价格比、易扩展为原则，建成一个先进的安防体系。该监控系统必须保证24 h连续不问断运行，为此，在系统设计中突出了系统的稳定可靠性和易维护性。

　　设备部件物为标准化、模块化设计，具有良好的替代性;设备安装各部件物采用接插方式，维护简便。为了保证图像的清晰度，前端设备所有图像质量主观评价都应达到4级以上。

　　2 系统的总体设计

　　2.1 系统的硬件部暑

　　为实现受控制区监控的相对自动化，保证受控区周围环境的高度安全，整个系统部署了32个监控点。其中在小区的出入口设立1台带云台的红外一体变倍摄像机与1台红外一体化摄像机，在小区主要路口及围墙的四周设立红外一体化摄像机以及球形云台，每个电梯设立1台专用摄像机共计2台，停车场设立2台球型云台与多台固定式红外摄像机。

　　控制室系统设备主要有：16路硬盘录像机和CRT彩色显示器。由硬盘录像机完成云台控制、监控布防、录像等一系列控制管理功能。

　　2.2 总体框图设计

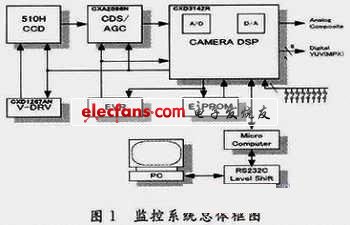

　　本监控系统的总体框图如图1所示。系统中的CXD3142R是一款能对黄、青、品、绿四色编码CCD解码的单片大规模集成电路。它除了基本的视频信号处理功能电路外，还具有自动曝光、白平衡检测电路，同步信号发生电路和外围同步电路的功能。它最大的特点是内建微处理器能识别基本的视频功能，而无需外加处理器。同时还配备了最高510线CCD的时基匹配电路、亮度/色度的信号侦测和处理电路。

　　如图1所示，实时监控图像数据从CCD经CXD3142R转换成数字格式的YUV信号，此数字信号通过外部MCU打包处理，封装成TCP/IP数据发向DVR，由此实现网络监控及记录功能。同时视频参数可由PC通过RS 232设置，并保存在E2PROM中。

　　3 监控系统的实现

　　3.1 主界面设计

　　界面设计中，主要考虑用户的易用性，设计了一个美观大方、操作简便的界面。系统的主界面如图2所示，初次登录需要设置用户名和密码以防止非法用户登陆系统。
