电子管有源音箱电路图

目前有源音箱内的功率放大器绝大部分采用晶体管或集成电路，采用电子管功率放大器来制作的有源音箱几乎是凤毛麟角，但是如果要追求单色甜美，还是应采用电子管来制作有源音箱。

电子管功率放大器的特点是音色柔和而温暖，层次清晰而透明，高音细腻入微，中音清澈明亮，低音浑厚饱满。用它来欣赏音乐，谐音丰富，悦耳动听。晶体管功率放大器的特点是音色清丽冷艳，高音穿透力强，中音宏亮清晰，低音刚强有力，用它来倾听爵士乐与摇滚乐将独领风骚。

本文向广大音乐爱好都推荐用电子管制作的系列有源音箱。该音箱只要将电源插头插上，再将音箱中功率放大器的输出端子与VCD，录像机或电视机的音频输出端子相连，即可欣赏。

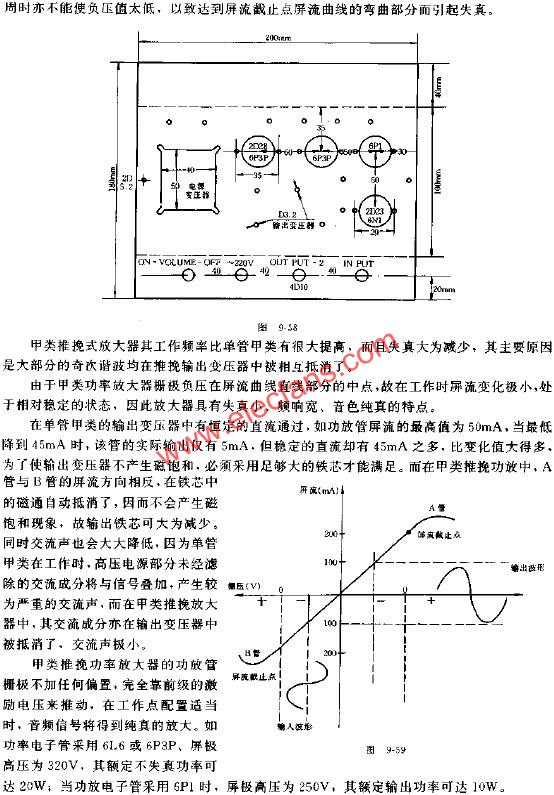

有源音箱的制作并不困难，如果有现成的音箱即可进行安装、卸下部分部件，将装好的功率放大器安置在其中，安装部位应根据箱体的结构而定，电子管有源音箱的内部结构示意如图9-55所示。

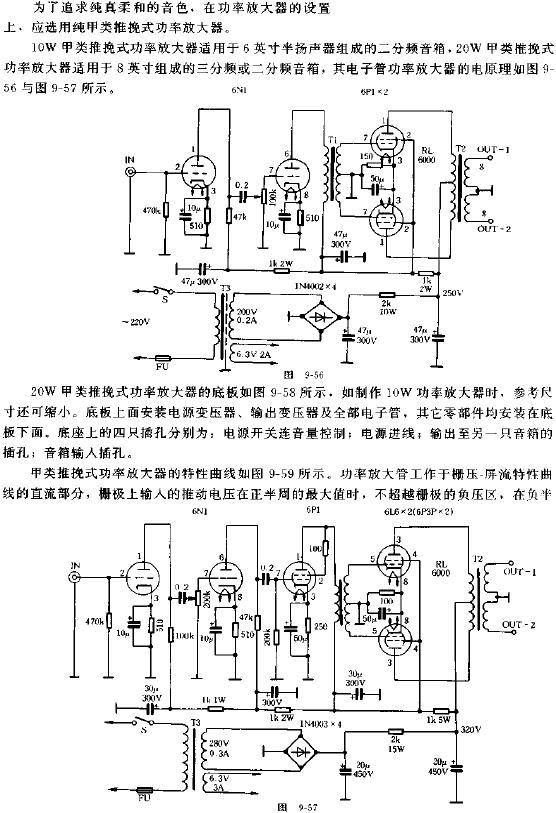

电路原理：

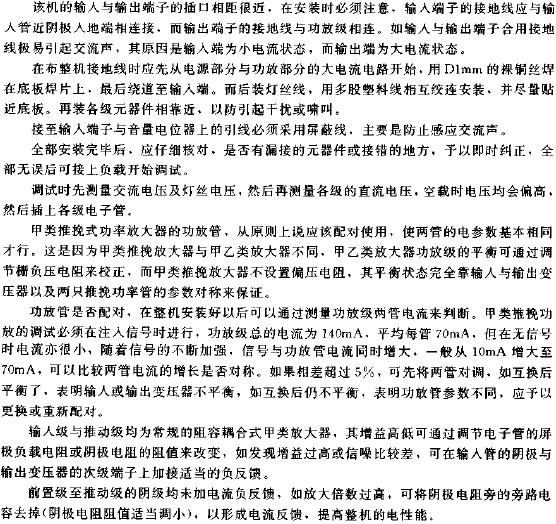

安装与调试：
