自制多媒体有源音箱

电路原理：

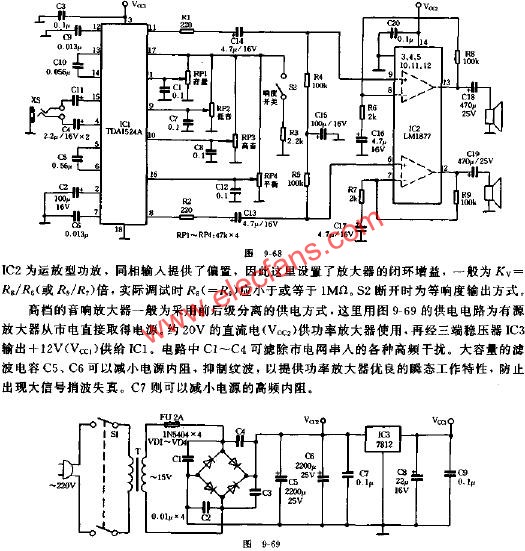

电路如图9-68所示，TDA1524A主要适用于HI-FI音响系统中作直流音量音调平衡控制。避免了直接用电位器进行音量音调调节产生的噪声，并且这里只用一只电位器即可完成双声道的音量音调及平衡控制。另外，TDA1524A还具有对输入信号过载处理能力，避免了过载失真，对于低电平输入信号，TDA1524A的音量控制钮还可提供21.5DB的最大增益。

LM1877是一种运放型双声道音频功率放大器，它特别适合与TDA1524A电路配合使用，LM1877具有完善输出电流限幅和过热切换保护电路，并没有消“卟”声及稳压偏置与中点偏压等附属电路，因此LM1877只需极少的外围元器件即可组织优质HI-FI音频功率放大器。

图9-68中双芯插座XS的输入信号取自多媒体声卡线路输出孔，信号经C4、C11耦合输入IC1的8、10脚，输出信号经耦合至IC2的输入端。R8、R9为两个声道的反馈电阻，

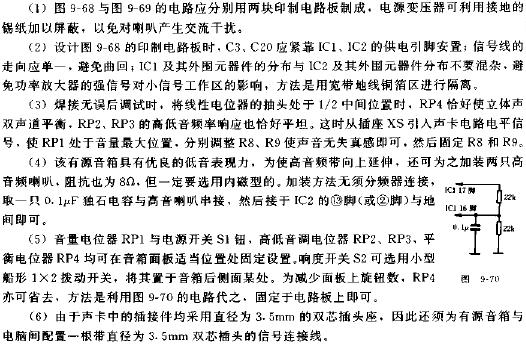

元器件选择与安装：

制作与调试：
