一款高性价比的有源音箱电路图

随着物质文化生活水平的逐步提高，人们对音乐的高保真再现也提出了更高的要求。一组性能优良、音质优美的发烧音箱组合，有魅力是公认的，但价值也的确不菲！对于工薪阶层，这是一笔并不轻松的投资。初级发烧友都希望自己动手装罐一套满意的发烧器材，来领略发烧友的乐趣，而复杂的电路调试和印制板设计，使多数人望而却步。用较小的设资满足工薪发烧需求，正是本文的宗旨。

有源音箱是指音频功率放大器电路和扬声器的有机结合体。放大器置于音箱内部，结构紧凑价格低廉、系统损耗较低、占用空间小，是居室不太宽敞人家庭和广大初级烧友的首选机型。

该音箱主要特点如下：

1、系统投资仅四百余元，而放音效果与市售三千元级的组合音响相媲美！
2、全部采用音响专用集成电路研制而成，无需任何调试无论使用还是业余制作，可靠性都能保证。
3、可直接驳接各种家庭音源设备（如随身听、CD机、OK机、收音机、录音机、电视机、影碟机等）。

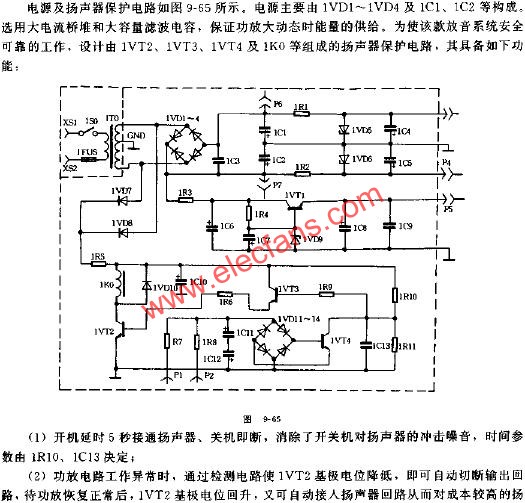

4、设有延时开机和扬声器保护电路，消除了开关机的扬声器冲击噪音，解除了烧坏扬声器的后顾之忧。

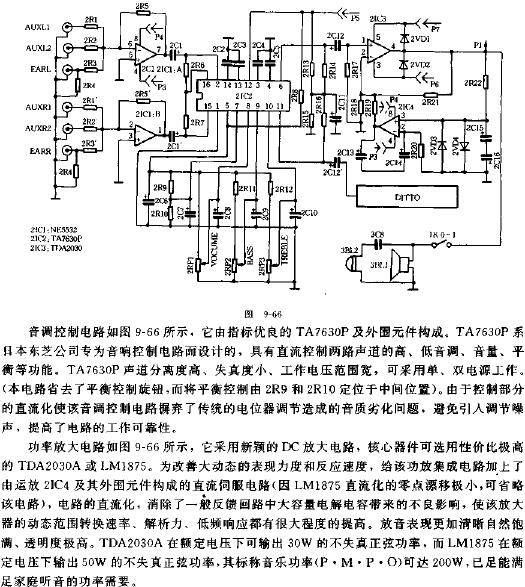

电路原理：
