LM3886在家庭影院中的应用

LM3886是美国NS公司最新面市的大功率高性能集成功放，在5HZ~100KHZ范围内线性良好，互调失真低达0.004%，谐波失真和噪声仅0.03%，且有过压、欠压、过流、超温等完善的保护功能及开机冲击静音功能。本文介绍LM3886在家庭影院系统中的几种实际应用。

1、优质双声道功放

LM3886在额定电压下输出连续功率近70W，峰值功率可达150W。双声道功放采用简洁典型线路，可取代多种低挡发烧功放，适合用作家庭影院左右主声道功放。全电路装在同一制板上，两只LM3886各配一只长140厚50高75(MM)专用铝型材料散热器，固定在印制板两侧以得散热。电源变压器可选用双24~28V，3~5A环牛。

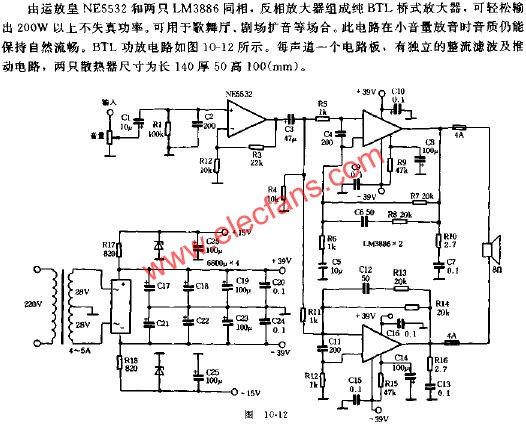

2、强力BTL功放
