广播电视发射机将彩色全电视信号和伴音信号调制在射频载波上， 通过天线以高频电磁波方式传播出去。 射频载波均采用米波波段(甚高频VHF频段)和分米波波段(特高频UHF频段)。 ?
电视发射机是由图像发射机和伴音发射机组成的， 称为双通道电视发射机。 电视发射机由图像与伴音共用一部发射机，称为单通道电视发射机。 图4-5是它们的组成原理方框图。 ??

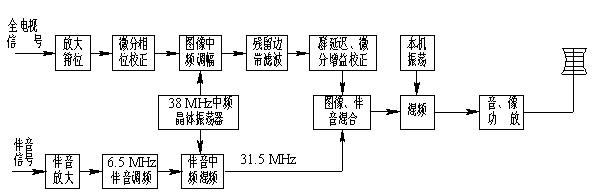

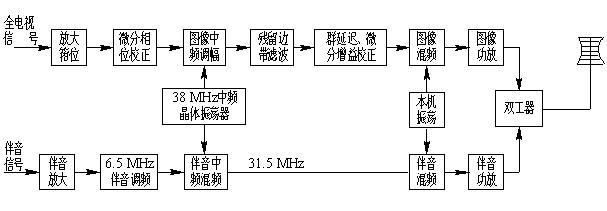

(a) 双通道电视发射机； (b) 单通道电视发射机
(a) 双通道电视发射机； (b) 单通道电视发射机
比较两种组成方框图可以看出， 图像信号均在38 MHz中频进行调幅， 这样有一个较大的优点， 就是发射机工作在任何一个频道， 其前端电路是相同的， 便于生产。 ?
中频调幅器的工作电平较低， 对信号的处理与校正比较方便， 所以残留边带滤波和微分增益校正放在中频进行。 不同工作频道的残留边带滤波电路是相同的， 残留边带滤波器引入的群时延误差也在中频进行校正， 可以获得良好的校正效果。 ?
残留边带滤波后电视信号两个边带不对称， 在高频功率放大器中容易引起微分增益失真， 微分增益失真在视频校正比较麻烦， 所以在中频进行校正。 ?
伴音信号调制在第二伴音中频6.5 MHz上， 再与38 MHz混频， 能比较方便地获得伴音中频31.5 MHz信号。 ?
双通道发射机在高频功率放大器之后， 采用双工器来防止图像与伴音信号相互窜扰， 由于发射机、 馈线和天线间的良好匹配， 因此能保证高频信号能量高效、 优质传输。 单通道发射机的图像、 伴音中频信号混合后， 一起变频、 一起功率放大、 一起发射， 故设备较?简单。 ??
我国电视标准规定伴音载频在同一频道中比图像载频高6.5 MHz。 为了保证图像与伴音能有同样的覆盖面积， 图像峰值功率与伴音载频功率之比为5∶1左右， 在单通道发射机中它们的功率比为10∶1。
