音频AGC放大电路原理图

音频AGC放大电路原理图

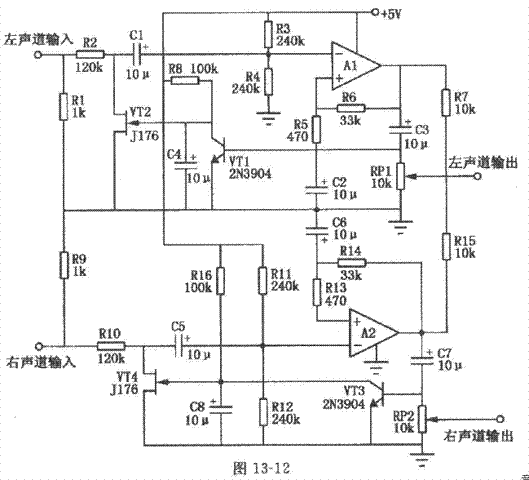

  如图所示为音频AGC放大电路，这种放大器动态范围大于50dB，输出波形的失真非常小，并具有启动快、缓慢衰减等优点。电路输入40～20mV和输出0～1.2V可调电平，单电源供电，耗电电流小于1mA(5V电压)。VT2、VT4为P沟道JEFT，它与R2、R3、R4(R10、R11、R12)构成等效电阻分压器，接入输入回路。当输入电平低于40mV(峰一峰值)时，输入均等地在R2和R3、R4之间分配，A1的输出幅度不足以大到使正峰值检测器VT2导通。将结型场效应管的栅极拉到+5V，使其沟道夹断并从漏极到源极产生一个非常高的电阻。在输入电压峰一峰值高于40mV时，VTl在A1输出的正峰值导通，降低了结型场效应管栅极到源极的电压。沟道电阻用来减少并衰减输入信号，以保持Al输出电压峰一峰值在1.2V左右。
