如何判别驻极体话筒的极性

如何判别驻极体话筒的极性

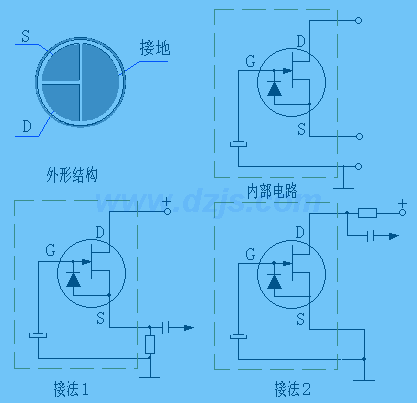

驻极体话筒体积小，结构简单，电声性能好，价格低廉，应用非常广泛。驻极体话筒的内部结构如图所示。由声电转换系统和场效应管两部分组成。它的电路的接法有两种：源极输出和漏极输出。源极输出有三根引出线，漏极D接电源正极，源极S 经电阻接地，再经一电容作信号输出；漏极输出有两根引出线，漏极D经一电阻接至电源正极，再经一电容作信号输出，源极S直接接地。所以，在使用驻极体话筒之前首先要对其进行极性的判别。



    由图中所示的基本结构可知，在场效应管的栅极与源极之间接有一只二极管，因而可利用二极管的正反向电阻特性来判别驻极体话筒的漏极D和源极S。
　　将万用表拨至R×1kΩ档，黑表笔接任一极，红表笔接另一极。再对调两表笔，比较两次测量结果，阻值较小时，黑表笔接的是源极，红表笔接的是漏极。
