差分放大电路基础

差分放大电路基础

电路的组成

如图（a）所示，当温度变化时，集电极电位变化，使输出电压变化，若采用直接耦合方式，这种变化会逐级放大，使电路无法正常工作.

采用（b）所示电路，采用电路参数完全相同，管子特性也完全相同的电路，那么两只管子的集电极静态电位在温度变化时也将时时相等，电路以两只管子集电极电位差作为输出，就克服了温度漂移.>

共模信号：对于图（b）所示电路，当uI1与uI2所加信号为大小相等极性相同的输入信号时，称为共模信号.

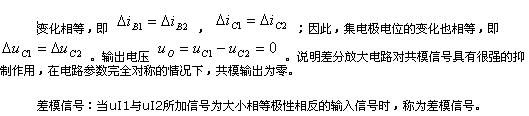

共模输入信号的分析：当电路输入共模信号时，由于电路参数对称，T1管和T2管所产生的电流

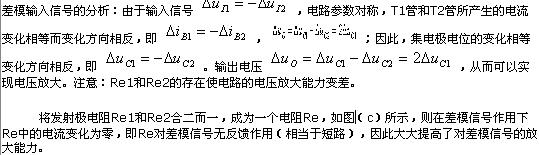

将发射极电阻Re1和Re2合二而一，成为一个电阻Re，如图（c）所示，则在差模信号作用下Re中的电流变化为零，即Re对差模信号无反馈作用（相当于短路），因此大大提高了对差模信号的放大能力.

为了简化电路，便于调节Q点，也为了使电源与信号源能够“共地”，就产生了如图（d）所示的典型差分放大电路电。
