差分放大电路的四种接法

1.双端输入单端输出电路

电路如右图所示，为双端输入、单端输出差分放大电路。由于电路参数不对称，影响了静态工作点和动态参数。

直流分析：

画出其直流通路如右下图所示，图中  和  是利用戴维宁定理进行变换得出的等效电源和电阻，其表达式分别为：



交流分析：

在差模信号作用时，负载电阻仅取得T1管集电极电位的变化量，所以与双端输出电路相比，其差模放大倍数的数值减小。

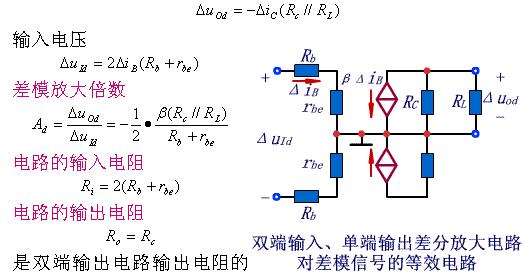

如右下图所示为差模信号的等效电路。在差模信号作用时，由于T1管与T2管中电流大小相等方向相反，所以发射极相当于接地。

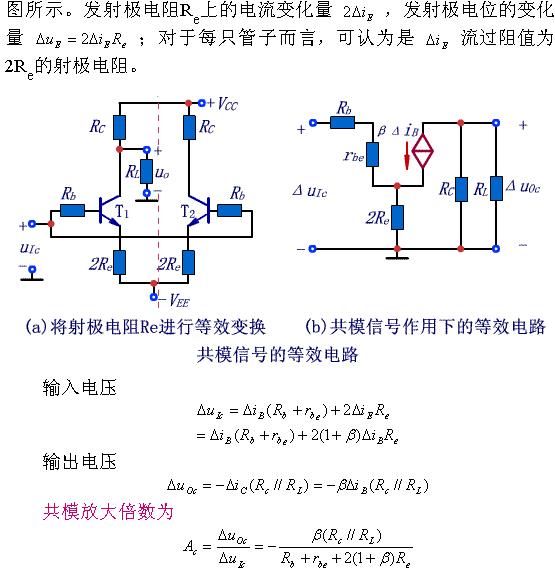

输出电压
