LCD电视机电源电路

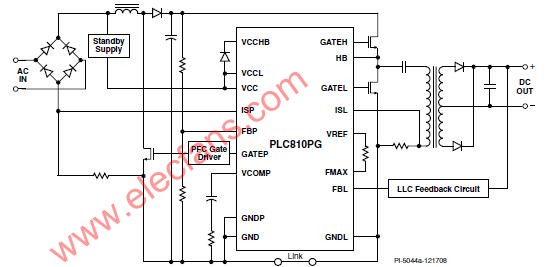

图1所示为采用PLC810PG器件的电源结构简图，其中LLC谐振电感集成在变压器中。PLC810PG的PFC部分采用无需正弦信号输入参考的通用输入连续电流模式(CCM)设计，从而减少了系统成本和外部元件。

DC-DC控制器驱动L LC谐振拓扑。这个变频控制器可使MOSFET在零电压时进行开关操作，从而消除大部分的开关损耗，提高效率。LLC控制器的核心是一个电流控制的振荡器，其频率控制范围支持电视机电源的传统工作频率。为了确保零电压开关，PLC810PG中LLC开关的死区时间被严格控制在容差范围之内，并可通过一个外部电阻进行调节。高低压两端的占空比紧密匹配，以提供平衡的输出电流，从而降低输出二极管的成本。

典型PLC810PG LLC设计的工作频率为100 kHz（在额定工作条件下）。视LLC电路的设计而定，开关频率可以是额定工作频率的二分之一到三倍不等，这与输入电压和负载变化有关。
