ISDB-T数字电视系统
日本确定的数字地面广播（DTTB）制式为ISDB-T（综合业务数字广播－地面传输）
1、 ISDB-T总体情况
日本采用的地面传输制式不限于单独传输数字电视（图像和伴音），也包括了独立的声音和数据广播，这几者可以单独存在或任意的组合，构成在带宽6MHz内的一路节目或多路节目。ISDB-T系统包括发送部分和接收部分，发送部分的输入是信源编码的输出，输出是加给发射机输入端的中频调制信号，在发射机内上变频成射频信号并经功放后去往馈线和天线。
ISDB-T的信源编码，图像用MEPG-2SDTV图像为720（704）×480，采样为4:2:0模式。声音信号的信源编码，未采用MUSICAM(掩蔽型通用子带综合编码和复用)和DolbyAC-3，而采用基于MEPG-4的AAC压缩方式。
ISDB-T系统中的接收部分：输入信号是COFDM调制的射频信号，输出信号是给信源解码的信道解码信号。

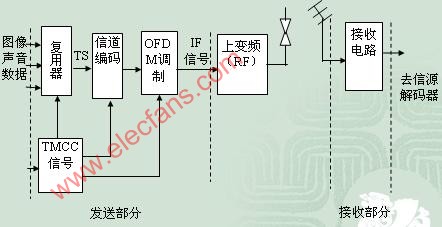

ISDB-T 的发送和接收框图
TMCC为传输和复用配置控制信息。
2. ISDB-T的传送带宽
为了与地面电视广播的原频道规划（每频道6MHz）相适配，ISDB-T中每个频道的传送带宽为（432kHz×13＋4kHz）=5.62MHz或（432kHz×13＋1kHz）=5.617MHz。这里，是以每432kHz作为一段独立的OFDM（正交频分复用）频带，6MHz内可包含13段OFDM。而每个OFDM段由数据段和导频信号组成，或者说OFDM段是指在数据段中加入各种导频信号后于432kHz带宽内传送的信息数据流。每个数据段可以独立的指定其载波调制方式（16QAM、64QAM、QPSK或DQPSK）、内码编码效率（1/2、2/3、3/4、5/6、或7/8）、保护间隔比和时间交织深度等。
欧洲DVB-T 8MHz或7MHz的每路频道是作为一个总体来处理的，对全部载波的调制方式只能是一种（16QAM、64QAM或QPSK），内码编码效率只能选择使用一种（1/2、2/3、3/4、5/6、或7/8），保护间隔比也只能是一种（1/4、1/8、1/16、或1/32）。
ISDB-T在这些方面其信号处理与DVB-T基本上相同，但是更灵活，可按电视、声音、数据的不同需求优化的选用有关参数。
3 传送信号形式
ISDB-T根据 MEPG-2系统实施传送信号的复用。每一个物理通道（6 MHz）为一个TS流，13个OFDM段可构成具有统一参数的一大块，也可以分为具有不同参数的几个块层，最多为4个块层。
接收时可对13段OFDM整体接收，也可只接收13段OFDM里中央的一段OFDM，下图示出不分块层整体接收和分块层部分接收的两种情况。
一个块层内包含的OFDM段的数目并无限定，可多可少（<13），而部分接收时总是接收中央的一段，即只接收一个物理通道（6MHz）内TS流的一部分。

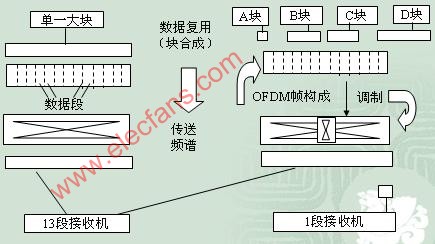

ISDB-T的整体接收和部分接收
4 ISDB-T 系统传送参数
ISDB-T的每一个OFDM段 带宽为432kHz，内载波间隔有4kHz与1kHz两种，载波数分别为108和432个
为了接收端能抗多径干扰，在每个有效符号持续期Tu（＝1/载波间隔）上增加一个保护间隔持续期△，按规定△/Tu的取值有4种（1/4、1/8、1/16、或1/32）。

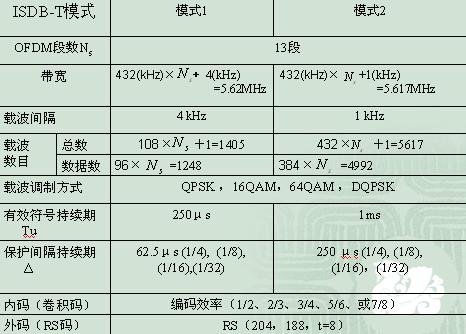

整个ISDB-T物理通道6MHz内的某些传送参数列举如下表：
