数字图像的实时采集原理

数字图像的实时采集原理
数字图像的实时采集原理如图1所示。在图1中，以Omn ivision te chnologie s 公司的OV7620/7120 芯片作为图像采集芯片，其主要特点是该芯片可提供0.5～30 帧/s，640 × 480像素点阵CMOS的彩色或黑白数字图像，工作频率为27MHz， 像素时钟为27MHz； 以Cypre ss 公司的CY7C68013 作为CPU控制和USB2.0 接口芯片，该芯片的主要特点是在一块芯片上集成了USB2.0内核和引擎、一个增强型51 系列的微处理器，及可编程外围接口的芯片，提供了高效率的时序解决方案，在这种有独创性的结构下， 仍然使用低价位的51 系列的微处理器， 其数据传输速度可以达到56MB/s， 可以提供USB2.0 的最大带宽。因此在图1 中，CPU控制和USB2.0 接口芯片选择了上述芯片。图像芯片(OV7620/7120)所采集的图像数据按设定的频率(0.5～30 帧/s )， 在CY7C68013 内部51CPU的控制下，直接将其送到CY7C68013的FIFO缓冲区，再由其内部的USB2.0 接口通过USB 电缆将其图像数据传输到计算机。

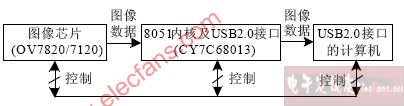

图1 数字图像的实时采集原理框图
