LED显示屏基本构成

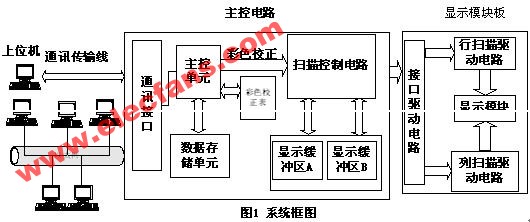

为了使系统能显示各种各样的信息，LED显示屏显示系统由上位机、通讯传输线路、LED主控电路和显示模块板等四部份组成（如图1所示）。

这四部分的具体功能描述如下：
⑴上位机：一般为计算机，是信息的发布源，一般与某数据库连接，访问数据库的信息，并按一定的传输协议和方式，与主控电路进行通讯。
⑵通讯传输线路：可以通过RS232、RS422以及以太网等作为信号传输的方式。还可以采用光纤传输，但目前由于成本过高限制了其技术的广泛应用。
⑶显示模块板：信息显示的终端，主要由发光显示模块、行控制的选通电路、列控制的串并移位电路组成。
⑷主控电路：整个系统的核心，它主要完成以下功能：
①通过接口模块，负责实时地接收上位机的显示信息，并放置于带掉电保存的数据存储单元中；
②CPU处理器负责从数据存储单元中取数据，经过图像几何运算实现一定的特技效果，然后把显示的数据置于显示缓冲区，以供显示。
③通过扫描控制电路，从显示缓冲区中读取数据，将其转换为LED大屏幕所需的数据并产生相关的时序控制信号。
