一款用NE5532制作的耳机放大器

为了用耳机收听CD(VCD)，我仅花三十多元钱就装了一台音质优美的高保真耳机放大器。NE5532一般用作前置放大，性能甚佳。现在用作小功率功放，效果究竟如何？

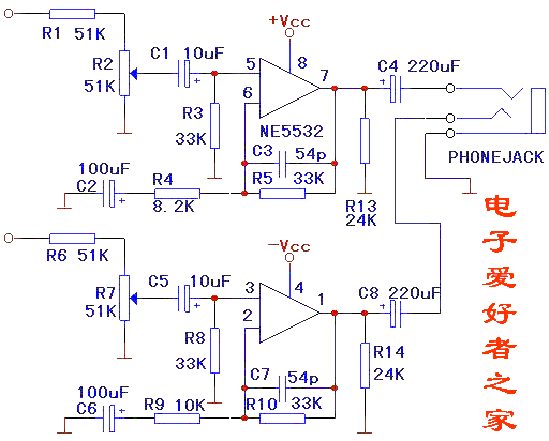

粗看电路原理图，与一般的运放电路几乎一样，但是其中的电阻、电容有较大的变动，工作状态和运放电路不一样了。实验证明NE5532作小功率功放，性能极佳。初学爱好者不妨一试。

试制过程中应该注意下面几点：

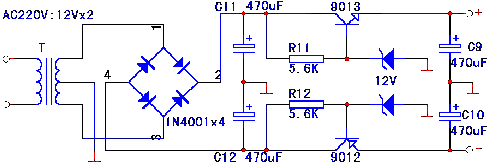

1，电源滤波电容C9、C10用得太小将引起自激。作前置放大时C9、C10用100μF就足够了，但是作功放时就必须加大到470μF以上。同时滤波电容直接关系到音质好坏。

2，电路中R4（R9）和R5(R10)的阻值应反复调试。在前置放大电路中R4（R9）一般为1KΩ，而R5（R10）为100KΩ，这样它的放大倍数可达100倍。但现在作功放，就会出现自激，因此将R4(R9)改用8.2K，R5(R10)减为33K，放大倍数只有4倍，电路就不会自激，同时负反馈也适量，音质柔和、清晰、通透度高。若将R5（R10）继续减小到15K，则负反馈过深，不但音量变轻，音色沉闷，读者可反复调试，做到尽善尽美。

3，C2（C6）是输入回路的对地通路，在前置放大电路中只有10μF，作功放时就显得输入阻抗过大，信号阻塞，引起失真甚至自激。现将C2（C6）加大到100μF，音质明显改善，音域变宽，高音清脆悦耳，中音纯真明亮，低音深沉、丰厚。

4，本机电源可在3V～15V中选择。可用四节电池串连接成双向（正、负3V）即可，音量与12V时相差不大，但是音质不如用12V。建议使用9V～12V较好。

另外，输入端串接R1（R6）51K，是因为用耳机收听时音量太大，如果去掉R1（R6）可接5英寸以下的小喇叭，在案前、床头收听效果也很好。

——来自：浙江 沈伟成
