18W胆场输出甲类功放

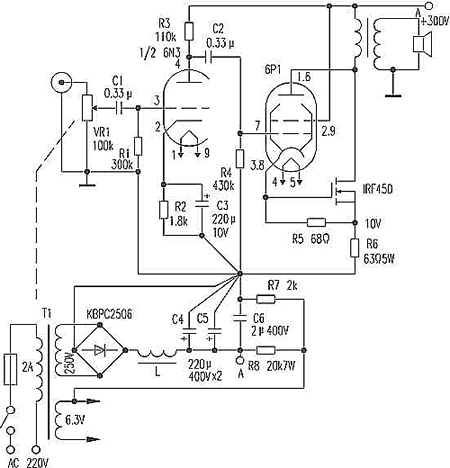

这是一款输出功率１８Ｗ的甲类功放，末级采用电流串联负反馈电路（输出级自给偏压电阻两端旁路电容被取消），电气性能优越。电路如图。
　　输入级为双三极管６Ｎ３，末级为６Ｐ１与ＩＲＦ４５０共同输出。双声道只需电子管三只，６Ｎ３与６Ｐ１都是花生管，场管ＩＲＦ４５０的市面折机品价位也十分低廉。
　　６Ｎ３的放大倍数μ＝３５，互导ｇｍ＝５．９ｍＡ／Ｖ，共阴放大，６Ｐ１输出约４Ｗ，ＩＲＦ４５０输出１４Ｗ，共同输出１８Ｗ。ＩＲＦ４５０可用其他场效应功率管代替，但其反向耐压必须大于５００Ｖ，功耗大于１００Ｗ。本例ＩＲＦ４５０工作电流１１３ｍＡ时，栅源压降３．５Ｖ，因此取Ｒ５为６８Ω（注意，不同场管数据会有所差异，应实测）。若改变Ｒ６值，即可改变本机的输出功率。但如果ＩＲＦ４５０工作电流过大，容易引起自激。
　　输出变压器需自制，其铁心截面积Ｓ＝１０ｃｍ２，初次级匝数为１４∶１，阻抗比为１５６０Ω∶８Ω，初级漆包线∮＝０．２９ｍｍ，绕２１００匝，次级线∮＝１．００ｍｍ，绕１５０匝，不必分段绕制，就能取得良好效果。注意，不要使铁片交叉，固定铁心的铁夹或铁板条不能继续使用，要用铝板重做。铁心的三个柱面皆放一层牛皮纸做间隙层，确保铁心没有一点磁饱和，这样变压器失真才能减到最小，电感Ｌ铁心截面Ｓ＝９ｃｍ２，漆包线∮＝０．３３ｍｍ，绕满即可，ＩＲＦ４５０要用较大散热器以利散热。
　　本机无大环负反馈，瞬态响应良好，电路简捷。需要注意的是６Ｐ１的工作电流，应使其为５０ｍＡ。需要调整的是Ｒ６的阻值，以定末级输出功率。
