tda7294功放电路图

tda7294功放电路图:电路如图１所示，推动级采用了意法（ＳＧＳ－ＴＨＯＭＳＯＮ）公司的新品ＴＤＡ７２９４，该芯片内部推动级和输出级均使用了ＤＭＯＳ场效应管，用±４０Ｖ供电，输出功率可达７０Ｗ（ＲＭＳ／８Ω）、低失真（０．００５％），音色细腻、听感极佳，乃近年来屈指可数的优秀芯片。功率输出ＶＴ１、ＶＴ２采用山肯大功率对管２ＳＡ１３９４、２ＳＣ３８５８（ＶＣＭ＝２００Ｖ，ＩＣＭ＝１５Ａ，ＰＣＭ≥２００Ｗ，ｆＴ＝３０ＭＨｚ）。电路原理如下：信号经Ｃ１、Ｒ１输入ＩＣ正相输入端③脚。Ｒ７和ＩＣ第②脚的Ｒ３、Ｃ３、Ｃ４构成负反馈网络，本放大器的闭环增益约３４倍。⑨、⑩脚分别是待机、静音端，由于第⑩脚Ｒ、Ｃ网络时间常数比第⑨脚大，使得开关机均在静音下进行，避免了开关冲击声，Ｃ７为自举电容。
　　图２为印板图（一声道），制作要点：
　　１．ＩＣ的金属帽与散热片之间要加绝缘云母片（金属帽与⑧脚相通）。
　　２．电源变压器用环形３００Ｗ双２０Ｖ的，５０Ｖ／１００００μＦ的滤波电容四只、５０Ｖ／１００μＦ两只、１００Ｖ／０．１μＦ两只。对电源部分要单独测试，先不接功放，测量电源正、负输出电压是否对称，误差应在０．６Ｖ以内。
　　３．试机时，为安全起见，应先使用较低的电压实验（如±２５Ｖ），不加信号，测输出端对地直流电压，正常应在２０ｍＶ以内。
　　４．由Ｒ８、Ｒ９、Ｒ１０、Ｄ１组成了末级偏置电路，这种偏置使得输出管ＶＴ１、ＶＴ２在工作时均不截止，因此静态电流可取得较小（约５ｍＡ）。
　　５．功率管要严格配对（３％以内）并选用正品。输出端电阻Ｒ１４采用５Ｗ无感型的，电感Ｌ则用∮１．５ｍｍ漆包线在Ｒ１４上密饶１０匝而成。ＴＤＡ７２９４使用６０ｍｍ×８５ｍｍ×２０ｍｍ十二槽的散热片，输出对管则要用专业散热片。印板上有大电流的路段要进行滚锡处理，这于放音的透明度和力度极有益处。

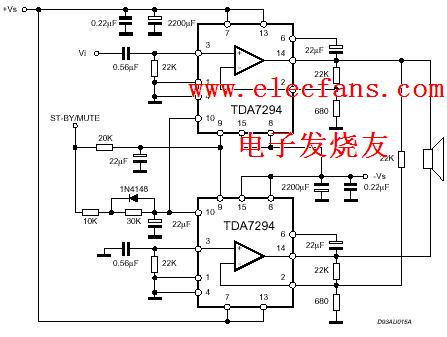

功放电路图

PCB图:

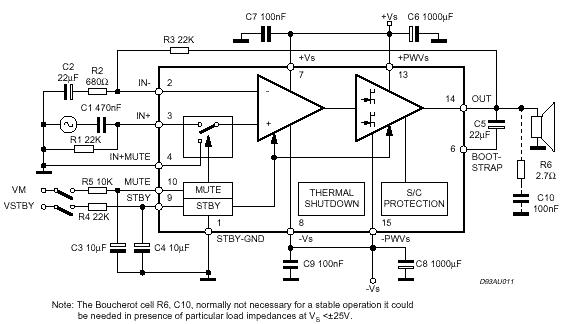

图三：

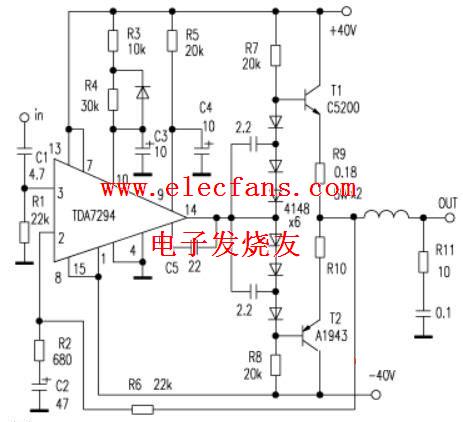

图四：
