基于PixArt与CSR产品的的心率与血氧检测方案

2022年7月21日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布

其旗下诠鼎推出基于原相科技（PixArt）PAH8009+CSR BC417芯片的心率与血氧检测方案。

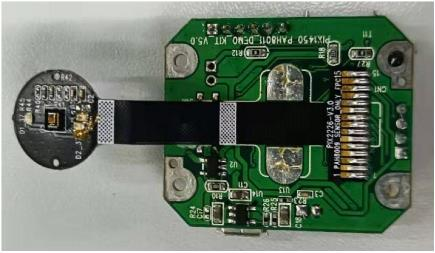

图示1-大联大诠鼎基于PixArt与CSR产品的心率与血氧检测方案的展示板图

随着全球人口老龄化加剧以及年轻人工作节奏加快，健康问题日益凸显。在这种背景下，人们的日常健康状况监测变得愈发重要。而心率与血氧饱和程度作为人体重要的生命指标，可以直接反映出人体各组织的健康状况。基于此特点，越来越多的可穿戴设备将这两项检测作为设备“标配”，以担任健康管理的辅助角色。由大联大诠鼎基于PixArt PAH8009与CSR BC417芯片推出的心率与血氧检测方案，可以为系统提供稳定的性能，实现实时的健康监测管理。

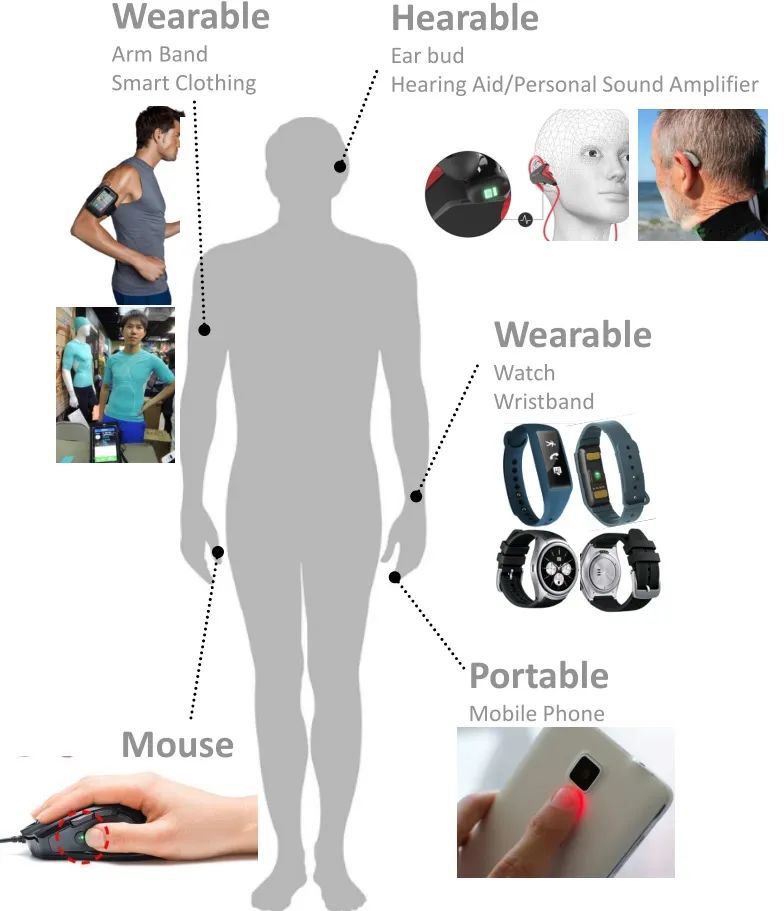

图示2-大联大诠鼎基于PixArt与CSR产品的心率与血氧检测方案的场景应用图

在数据获取部分，本方案采用的PAH8009是PixArt旗下新一代低成本的PPG传感器，其集成了CMOS传感器，模拟处理/数字控制电路，发光二级管等模块，不仅具有低功耗、小尺寸的特点，而且在芯片内部集成的肤色检测补偿机制与算法，也可以自动适配不同肤色。除此之外，PAH8009还具有优秀的抗环境光性，因此无论是在室内还是室外都能保持出色的性能。在蓝牙连接方面，本方案采用了CSR旗下的成熟MCU——BC417，通过此产品可将方案检测到的数据与智能移动终端连接，从而在APP上实时显示和记录。

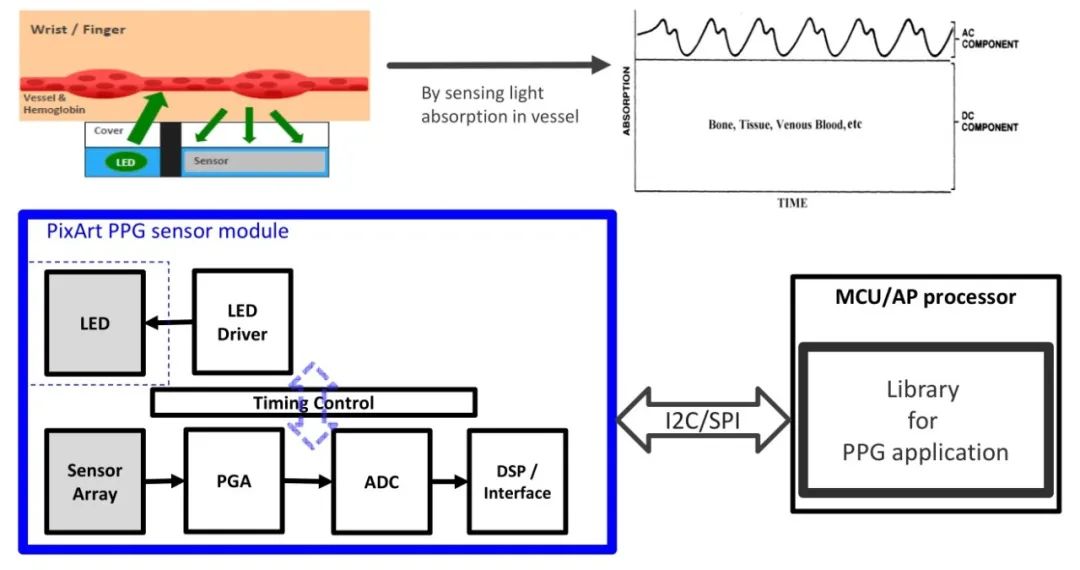

图示3-大联大诠鼎基于PixArt与CSR产品的心率与血氧检测方案的方块图

借由PixArt与CSR的强强联合，本方案能够为带有心率与血氧检测功能的可穿戴设备提供兼具高性价比与高可靠性。

核心技术优势

支持连续实时心率与血氧检测；

支持佩戴检测，检测时间小于1S；

具有优秀的抗环境光性能，可适用于室内，室外等各种应用场景；

适应肤色检测进行自动补偿机制，可自动适配白人、黄种人、黑人等不同的肤色；

免费提供硬件参考设计、软件参考代码，结构文档及指导；

现成且可靠成熟算法可免费提供，大大加速项目的开发进度；

可通过蓝牙与智能移动终端连接，数据可以在APP上显示和记录。

方案规格

心率检测范围：30 - 255 bpm；

血氧检测范围：60 - 100%；

心率精度：静态Arms≤±3 BPM，动态Arms≤±5 BPM；

血氧精度：静态Arms≤±7 %；

系统电压工作范围：3.2V ~ 4.2V；

系统工作温度：-20 ~ +50℃；

系统休眠功耗：小于5uA；

系统工作功耗：小于1.5mA；

抗干扰能力：EFT/4 kV & ESD HBM 4 kV。
