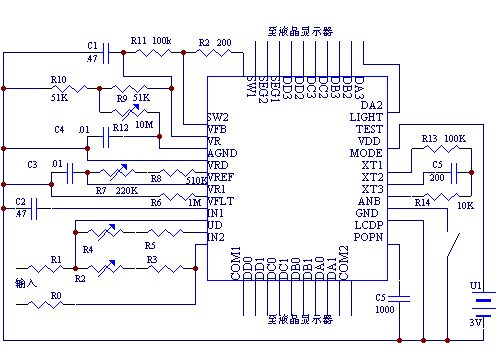

6Y7单片全自动电压表电路图

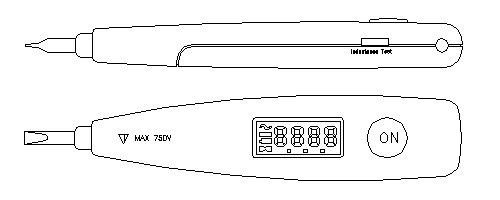

6Y7单片全自动电压表

概况：

1、低功耗：希望能让两个普通的纽扣电池使用半年。
2、低电压：不采用5#电池或迭层电池等体积大的电池。
3、高精度：具有31/2位以上的精度。
4、高稳定：要求测量读数稳定性好。
5、低成本：芯片价格不超过10元。
6、全自动：傻瓜式操作。
7、单片：不再使用其它的有源器件，如基准电源、热敏电阻等器件。

就是这些要求，就产生了如下设计要求：

1、用普通数字电路工艺制造芯片
2、精密基准电源
3、精密比较器
4、精密整流器
5、3V电源
6、小于1MA 的工作电流
7、模拟／数字转换
8、最少的外围调整量
