两款频率温度转换电路

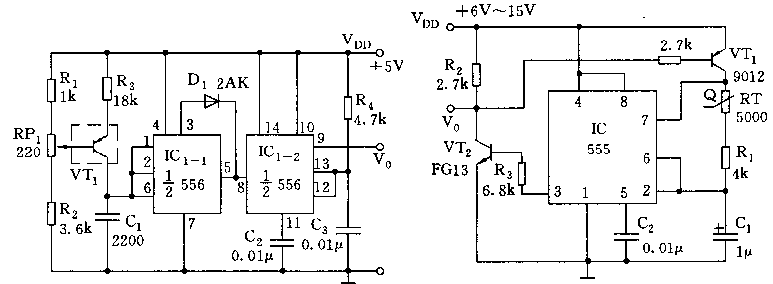

    如图所示，IC1为双时基电路556，其中左半(1/2 556)与R3、VT1、c1等组成温度／频率变换多谐振荡器，IC1-2(1/2 556)与R4、c3组成单稳触发器。VT1采用PNP二极管作为温度传感器，当温度在0～100度范围内变化时，由于管子内阻随温度的变化，使振荡频率的变化范围为3.4kHz～5kHz，线性误差小于正负0.5度。IC1的输出经IC2单稳触发器整形，得到脉宽恒定的矩形波。
