电子仿声驱鼠器

　　猫是老鼠的天敌，利用电子装置来模拟猫叫声驱鼠是一种有效的方法。由于是电子装置，猫叫声可大可小，可快可慢，间隔时间可长可短，且电路结构简单、成本低廉，适合电子爱好者自制用于家庭。
　　工作原理

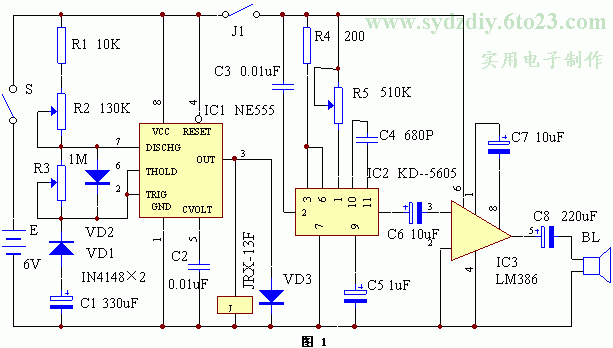

　　电路工作原理见1（点此下载原理图）。由时间控制电路、猫叫声发生电路、功率放大电路等组成。时间控制电路是由时基电路IC1 NE555及其外围阻容元件、二极管等组成。它是一个占空比可调的脉冲振荡器，其占空比由R2和R3控制。猫叫声发生电路由一块CMOS集成电路IC2 KD－5605担任，利用存贮技术将猫叫声固化在电路内部。功率放大器采用价廉物美的通用小功率音频放大集成电路IC3 LM386，它的特点是外围元件极少，电压范围宽，失真度小，装配简单。
　　合上电源开关S，IC1便通电工作，在IC1的输出端③脚上不断有脉冲输出。有脉冲时，继电器J励磁吸合，其常开触点J1接通，使后级电路获得电源而工作，发生猫叫声，每触发一次IC2，就有一声猫叫输出，经IC3功率放大后，推动扬声器BL发出宏亮逼真的声音。使老鼠们闻声丧胆，达到驱鼠的目的。
　　元器件选择与制作
　　元器件清单见下表。


编  号	名  称	型  号	数 量
R1	电阻	10K	1
R2	微调电阻	130K	1
R3	微调电阻	1M	1
R4	电阻	200Ω	1
R5	微调电阻	510K	1
C1	电解电容	330u/16V	1
C2、C3	涤纶电容	0.01u	2
C4	瓷片电容	680P	1
C5	电解电容	1u/16V	1
C6、C7	电解电容	10u/16V	2
C8	电解电容	220u/16V	1
VD1、VD2	开关二极管	IN4148	2
VD3	整流二极管	IN4001	1
IC1	时基IC	NE555、uA555、LM555、5G1555	1
IC2	猫叫声语音IC	KD－5605	1
IC3	音频放大IC	LM386	1
J	电磁继电器	JRX-13F	1
S	开关		1
BL	扬声器		1

　　电路焊接完毕，检查无误，便可通电调试。主要是调整间隔猫叫时间，调节R2，使间隔时间为1－3分钟为宜。调节IC2①脚上的可调电阻R5，还可以使猫叫声变调，使其发生恐怖的叫声。其它电路只要焊接无误，几乎不用调试即可正常工作。
　　电路调好后，晚上将其置于老鼠经常出入的地方，可明显减少鼠害。
