电子灭蝇器

　　这个电子灭蝇器简单易制，对一切飞到灭蝇器电网上的苍蝇，均能歼灭。
　　工作原理

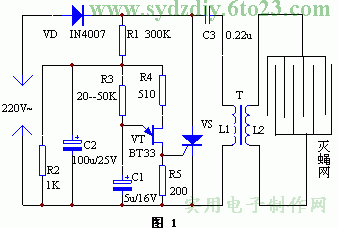

　　该装置电路如图1所示（点此下载原理图）。整个装置直接由220V市电经整流后供电。R3、R4、R5、C1和双基极二极管组成张驰振荡器，其输出脉冲信号用于控制可控硅的导通和关断。不可控硅处于关断状态，市电经VD整流再经R6和L1的等效电阻向C3充电。当VS被触发导通后，C3上的电荷经导通的可控硅和L1的等效电阻迅速放电。当放电电流过零时，可控硅又自动关断。如此反复循环，在变压器的次级L2就获得了高压脉冲电压，这一电压加在由许多等距离金属丝组成的电网上，电网下设有诱饵，苍蝇嗅到诱饵而来，着落时触及电网而被电死，死蝇从网距空间自动下落，达到自动灭蝇的效果。
　　元器件选择与制作
　　元器件清单见下表。


编　号	名　称	型　号	数　量
R1	金属膜电阻	300K	1
R2	金属膜电阻	1K	1
R3	金属膜电阻	20－50K	1
R4	金属膜电阻	510Ω	1
R5	金属膜电阻	200Ω	1
C1	电解电容	100u/25V	1
C2	电解电容	5u/16V	1
C3	金属纸介电容	0.22u/400V	1
VD	整流二极管	IN4007	1
VS	单向可控硅	1A/400V	1
VT	双基极二极管	BT33	1
T	开关变压器	自制	1

　　R3的阻值在20－50K之间选择。振荡电容C1最好选用钽电容，如选用普通铝电解电容，应保证漏电流足够小。C2为滤波电容，在保证耐压的前提下，容量大些为好。变压器用14吋黑白电视机行输出变压器的磁芯，初级用Φ＝0.1mm的漆包线绕600匝，次级利用原高压包线圈。绕好后变压器需经烘干浸漆处理。
　　改变R3的电阻值，使振荡频率在10－20Hz范围内，此时可测得输出电压在4kV左右。灭蝇盒的尺寸为320×225×70mm3 。在灭蝇盒顶部用14号铁丝制成高压电网。相邻铁丝距离为7mm。灭蝇盒前侧开一方孔，以便清除死蝇。使用时应封死，严防苍蝇从该洞进出。
　　为防止小孩触及高压，灭蝇盒应安置在距地面几米高处，且应固定牢靠。
