带5MB片内RAM的RTOS微处理器RZ/A1M数据手册

RZ/A1M 系列微处理器单元（MPU）功能齐全，配备运行频率为 400MHz 的 Arm® Cortex®-A9 内核以及 5MB的片上静态随机存取存储器（SRAM）。凭借 5MB 的片上 SRAM，RZ/A1M 无需外部存储器，就能支持两台分辨率为WSVGA（1024×600）的显示器，或者一台分辨率为 WXGA（1280×800）的显示器。RZ/A1M能够实现极为紧凑的嵌入式设计，而且无需担心存储器的采购问题以及存储器的停产问题。使用 RZ/A1M，你可以像设计微控制器（MCU）那样设计嵌入式系统，同时获得400MHz Arm® Cortex®-A9 MPU 的性能。它支持Linux、实时操作系统（RTOS）或裸机运行，是设计紧凑且高性能的智能物联网终端设备的理想器件。该产品提供不同尺寸的四方扁平封装（QFP）和球栅阵列封装（BGA），以支持灵活的电路板布局，并且配备SDRAM 接口，可将外部存储器扩展至 128MB。

*附件：带5MB片内RAM的RTOS微处理器RZA1M数据手册.pdf

特性

• 中央处理器（CPU）：Cortex-A9 内核，最高运行频率 400 兆赫兹（MHz）
• 电压：3 伏特（V）至 3.6 伏特（V）封装：324 引脚细间距球栅阵列封装（FBGA）、256 引脚低引脚数球栅阵列封装（LFBGA）、256 引脚低引脚数四方扁平封装（LFQFP）
• 内存：静态随机存取存储器（SRAM）最大 5 兆字节（MB）
• 定时器：32 位定时器（通道）×2、16 位定时器（通道）×5、看门狗定时器（通道）×1、电机控制脉冲宽度调制（PWM）定时器 ×8
• 脉冲宽度调制（PWM）：PWM 输出 ×16、三相 PWM 输出功能
• 模拟功能：12 位模数转换器（通道）×8
• 其他：锁相环（PLL）、实时时钟（RTC）、上电复位

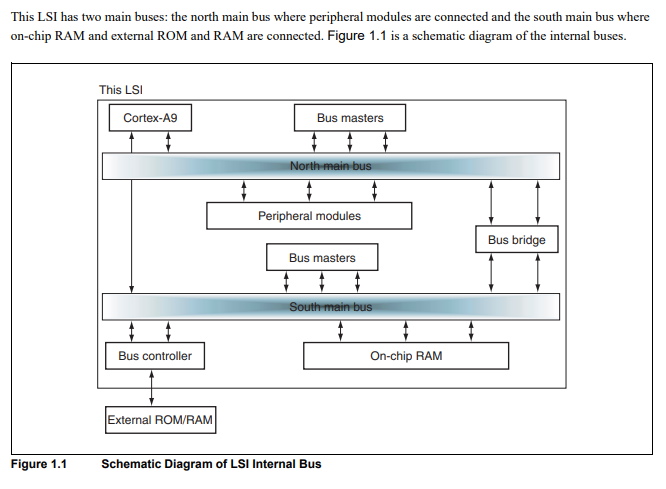

RZ/A1M框图

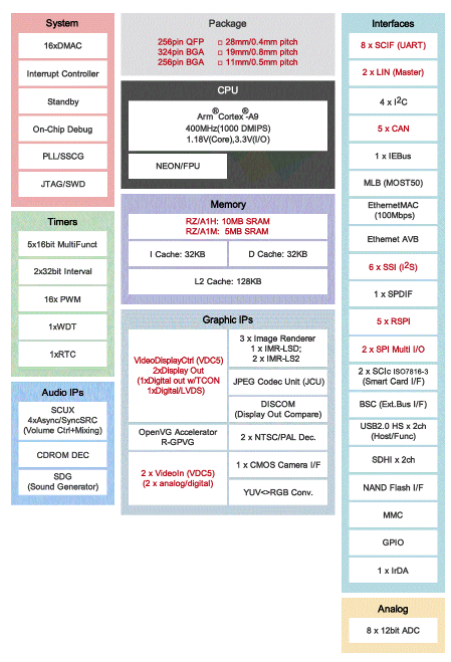

方框图

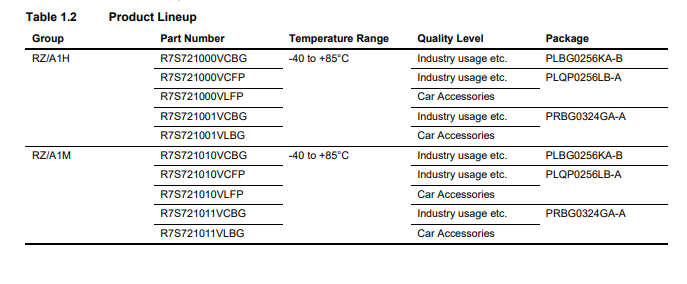

产品阵容
