带专用协议硬件 + R-IN引擎的微处理器RZ/N1L系列数

RZ/N1L 配备 “R-IN 引擎”，是工业以太网通信的加速器，可用于工业网络设备中需要实时负责的通信部分。通过集成 EtherCAT 和Sercos III 从机专用 H/W，可以处理广泛的协议。

*附件：带专用协议硬件 + R-IN引擎的微处理器RZ N1L系列数据手册.pdf

特性

• 中央处理器（CPU）：Cortex-M3（主频 125 兆赫兹）
• 电压：输入输出（IO）电压为 3 伏特，中央处理器（CPU）电压为 1.15 伏特
• 封装：196 引脚的无引脚细间距球栅阵列封装（LFBGA）（尺寸为 12×12 毫米，引脚间距 0.8 毫米）
• 内存：带纠错码（ECC）的 6 兆字节静态随机存取存储器（SRAM）
• 以太网端口：最多 3 个
• 独立的千兆以太网媒体访问控制器（GMAC）：1 个端口
• 以太网交换机
• 以太网控制自动化技术（EtherCAT）从站控制器
• SERCOSⅢ 从站控制器

应用

• 工业以太网多传感器模块
• 带安全驱动系统的功能安全网络
• 工业用嵌入式可编程逻辑控制器 （PLC）

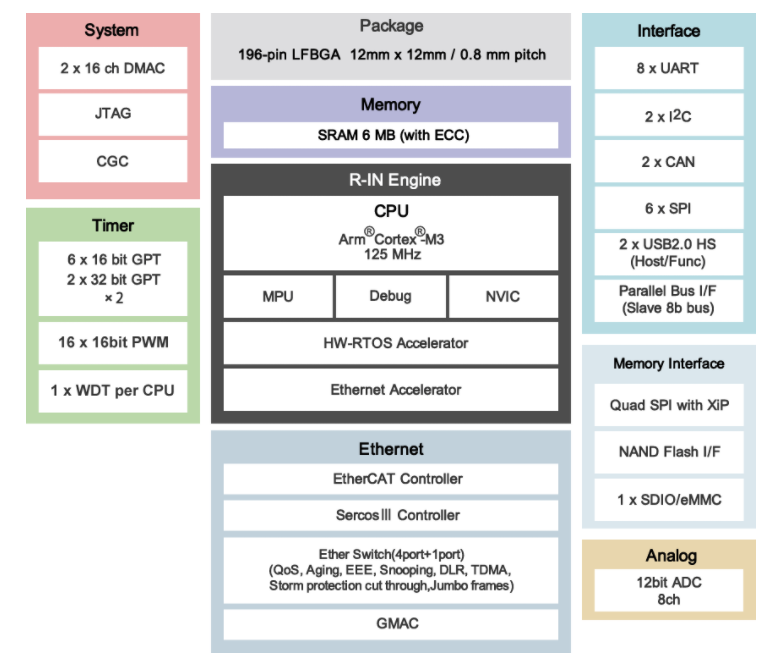

RZ/N1L 框图

方框图

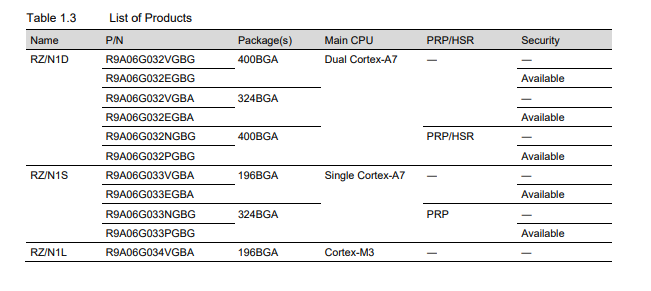

产品列表
