TPS3306 系列是一系列专为电路初始化而设计的监控电路，需要两个电源电压，主要用于 DSP 和基于处理器的系统中。

TPS3306-xx 的产品范围设计用于监控 3.3 V/1.5 V、3.3 V/1.8 V、3.3 V/2 V、3.3 V/2.5 V 或 3.3 V/5 V 两个独立电源电压。
*附件：tps3306-q1 具有 Power-Fail 功能的双处理器监控电路数据表.pdf

各种监控电路设计用于监控标称电源电压，如下面的电源电压监控表所示。

上电期间，当电源电压 V~~DD 系列~~变得高于 1.1 V。此后，监控电路监控 SENSEn 输入，并在 SENSEn 保持在阈值电压 V 以下时保持 RESET 活动状态它 .

一个内部定时器延迟 RESET 输出返回到非活动状态（高电平），以确保系统正确复位。延迟时间 t ~~d（典型值）~~ = 100 ms，在 SENSE1 和 SENSE2 输入上升到阈值电压 V 以上后开始它 .当 SENSE1 或 SENSE2 输入端的电压低于阈值电压 V 时它，则输出将再次变为 active （low）。

具有独立漏极开路（PFO）输出的集成电源故障（PFI）比较器可用于低电量检测、电源故障警告或监控主电源以外的电源。

TPS3306-xx 器件集成了一个看门狗定时器，该定时器由 WDI 的正或负转换定期触发。当监控系统在超时间隔内未能重新触发看门狗电路时，t ~~t（出）~~ = 0.50 秒，RESET 在时间段 t 内变为活动状态 d .此事件还会重新初始化 watchdog timer。保持 WDI 未连接状态将禁用监视器。

TPS3306-xx 器件采用标准 8 引脚 SO 封装。

TPS3306-xxQ 系列的额定工作温度范围为 –40°C 至 125°C。

特性

适用于汽车应用
双通道监控电路，具有电源故障功能，适用于基于 DSP 和处理器的系统
用于电源故障或低电池电量警告的电压监视器
具有 0.8 秒超时的看门狗定时器
具有集成 100ms 延迟时间的上电复位发生器
漏极开路复位和电源失效输出
电源电流为 15 μA（典型值）
电源电压范围 . . .2.7 V 至 6 V
定义的 RESET 输出 ~~DD 系列~~ ≥ 1.1 V
SO-8 封装
温度范围 . . . –40°C 至 125°C
应用包括
- 多电压 DSP 和处理器
- 便携式电池供电设备
- 嵌入式控制系统
- 智能仪器
- 汽车系统

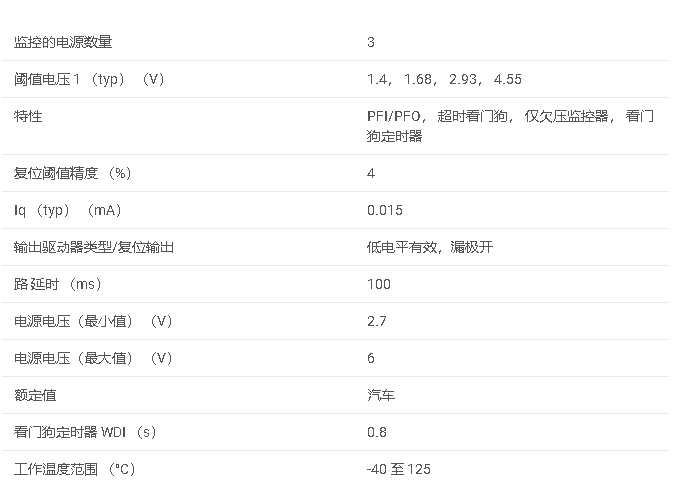

参数

1. 产品概述

TPS3306-Q1是一款专为数字信号处理器（DSP）和处理器系统设计的双处理器监控电路，具有电源故障检测功能。该器件能够监控两个独立的电源电压，并在电源电压异常时产生复位信号，确保系统的可靠运行。

2. 主要特性

‌双电源监控‌：支持同时监控两个独立的电源电压，适用于多电压DSP和处理器系统。
‌电源故障检测‌：集成的电源故障比较器，用于低电池检测或电源故障警告。
‌看门狗定时器‌：内置看门狗定时器，防止系统陷入死循环，确保程序正常执行。
‌复位延迟‌：具有100ms的复位延迟时间，确保系统稳定复位。
‌低供电电流‌：典型供电电流为15μA，适合电池供电应用。
‌宽温度范围‌：支持-40°C至125°C的工作温度范围。
‌小型封装‌：采用8引脚SO封装，节省板上空间。

3. 应用领域

多电压DSP和处理器系统
便携式电池供电设备
嵌入式控制系统
智能仪器
汽车系统

4. 功能描述

‌电源监控‌：监控两个独立的电源电压（SENSE1和SENSE2），当任一电压低于设定阈值时，产生复位信号。
‌电源故障检测‌：通过PFI引脚检测电源电压故障，当PFI电压低于1.25V时，PFO输出低电平。
‌看门狗定时器‌：WDI引脚用于触发看门狗定时器，如果在规定时间内未触发，则产生复位信号。
‌复位输出‌：RESET引脚为低电平有效复位输出，当电源电压异常或看门狗定时器超时时，RESET引脚变为低电平。

5. 电气特性

‌供电电压范围‌：2.7V至6V。
‌复位阈值电压‌：根据具体型号不同，SENSE1和SENSE2的复位阈值电压有所不同，例如TPS3306-15的SENSE1和SENSE2阈值电压分别为2.93V和1.4V。
‌看门狗超时时间‌：典型值为0.5秒。
‌复位延迟时间‌：典型值为100ms。
