TPS3307-18 是一款微电源电压监控器，主要用于汽车 DSP 和基于处理器的系统中的电路初始化，这些系统需要多个电源电压。
TPS3307-18 设计用于监控三个独立的电源电压：3.3 V/1.8 V/adj。可调 SENSE 输入允许监控任何电源电压 >1.25 V。
*附件：TPS3307：三处理器监控器数据表.pdf
各种电源电压监控器旨在监控标称电源电压，如下面的电源电压监控表所示。
上电期间，当电源电压 VDD 系列变得高于 1.1 V。此后，电源电压监控器监控 SENSEn 输入，并在 SENSEn 低于阈值电压 V 时保持 RESET 活动状态 IT+ .
一个内部定时器延迟 RESET 输出返回到非活动状态 （高电平），以确保系统正确复位。延迟时间 t d 型 = 200 ms，在所有 SENSEn 输入都上升到阈值电压 V 以上后启动 IT+ .什么时候 任何 SENSE 输入端的电压降至阈值电压 V 以下 它– ，则 RESET 输出再次变为有效 （低电平）。
TPS3307-18 包含一个手动复位输入 MR。MR 的低电平会导致 RESET 变为活动状态。除了/RESET输出外，TPS3307-18还包括一个高电平有效RESET输出。
特性
- 符合军事应用要求
- ESD 保护超过 2000 V，符合 MIL-STD-883 方法 3015;
使用机器型号时超过 200 V（C = 200 pF，R = 0） - 用于 DSP 和基于处理器的系统的三重监控电路
- 具有 200 ms 固定延迟时间的上电复位发生器，无需外部
电容器 - 温度补偿电压基准
- 最大电源电流为 40 μA
- 电源电压范围 . . .2 V 至 6 V
- 定义的 RESET 输出
DD 系列 ≥ 1.1 V - CDIP-8 和 LCCC-20 文件包
- 温度范围 . . . . .–55°C 至 125°C;C

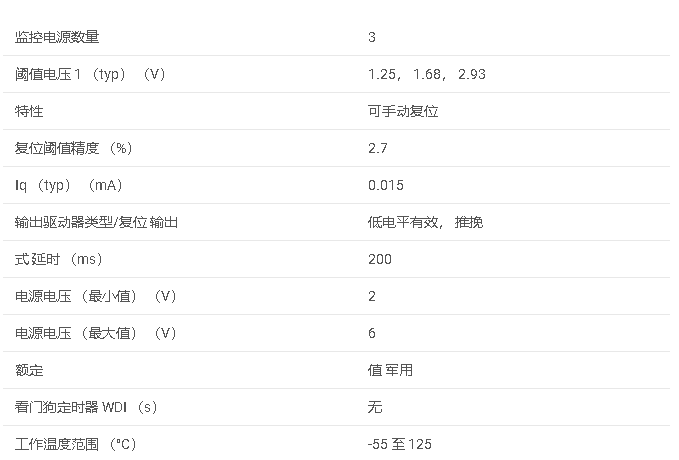

参数
1. 产品概述
TPS3307-18M 是一款专为军事应用设计的三处理器监控器，适用于DSP和处理器基系统，能够监控多达三个独立的电源电压，确保电路在系统上电和运行时能够正确初始化。
2. 主要特性
- 三重监控电路：能够同时监控三个独立的电源电压（3.3V/1.8V/可调）。
- 固定延迟时间：内置电源上电复位发生器，具有200ms的固定延迟时间，无需外部电容。
- 温度补偿电压参考：提供温度补偿的电压参考，确保系统稳定性。
- 低功耗：最大供电电流仅为40µA，适用于低功耗设计。
- 宽供电电压范围：支持2V至6V的供电电压范围。
- 可靠复位输出：从V_DD ≥ 1.1V开始定义RESET输出。
- 多种封装形式：提供CDIP-8和LCCC-20两种封装形式，满足不同应用需求。
- 军用认证：符合军事应用标准，具有高可靠性和耐用性。
3. 监控功能
- 电压阈值监控：每个监控通道具有预设的电压阈值，当监控电压低于阈值时，RESET输出变为低电平，触发系统复位。
- 手动复位输入：包含一个手动复位输入（MR），当MR引脚为低电平时，RESET输出变为低电平，允许手动触发系统复位。
- 迟滞功能：内置迟滞功能，防止在电压阈值附近因电压波动导致的误复位。
4. 电气特性
- 高电平输出电压（V_OH） ：在V_DD = 2V至6V范围内，典型值为V_DD - 0.2V至V_DD - 0.4V。
- 低电平输出电压（V_OL） ：在V_DD = 2V至6V范围内，典型值为0.2V至0.4V。
- 上电复位电压：当V_DD ≥ 1.1V时，RESET输出变为低电平。
- 输入阈值电压（V_IT-） ：根据不同监控通道，阈值电压范围为1.22V至2.93V。
- 供电电流（I_DD） ：典型值为40µA。
5. 封装与尺寸
- CDIP-8封装：最大高度为5.08mm，引脚间距为2.54mm。
- LCCC-20封装：最大高度为2.03mm，引脚间距为1.27mm。
6. 应用领域
- 军事应用：适用于各种军事电子设备和系统，确保电路初始化和运行时的稳定性。
- 工业设备：可用于需要高可靠性和稳定性的工业控制系统和自动化设备。
- 可编程控制：在需要精确监控多个电源电压的可编程控制系统中发挥重要作用。
7. 设计注意事项
- 电压分压器设计：对于可调监控通道，需要通过外部电阻分压器来调整监控电压阈值。
- 去耦电容：建议在供电引脚附近放置去耦电容，以减少电源噪声对监控器性能的影响。
- 复位电路设计：在设计复位电路时，需要考虑RESET输出的上拉电阻和负载能力，以确保复位信号的可靠性。
