TPS65223-Q1 器件满足各种安全相关应用中最新处理器和平台的电源管理要求。该器件在 -40°C 至 +125°C 的环境温度范围内工作，使 PMIC 成为各种汽车应用的绝佳选择。该器件具有 4 个降压 DC/DC （BUCK）转换器。此外，该器件具有三个低压差（LDO）稳压器，也可用作负载开关。
*附件：TPS65223-Q1 电源管理 IC （PMIC），具有 4 个 BUCK 和 3 个 LDO，适用于安全相关应用数据表.pdf

特性

适用于汽车应用
符合 AEC-Q100 标准，结果如下：
- 输入电源：3V 至 5.5V
- 温度等级 1：–40°C 至 +125°C（环境温度）
- HBM 分类 2 级
- CDM 分类等级 C4A
符合功能安全标准
- 专为功能安全应用而开发
- 提供有助于ISO26262系统设计的文档
- 提供有助于 IEC61508 系统设计的文档
- 系统完整性高达 ASIL-D
- 系统完整性高达 SIL-3
- 高达 ASIL-B 的硬件完整性
- 硬件完整性高达 SIL-2
- 所有输出电源轨上的欠压和过压监视器以及电流限制
- 用于两个外部电源轨和输入电源的欠压和过压监控器
- 看门狗（触发器或 Q&A）
- 错误信号监视器（电平或 PWM）
- 温度警告和热关断
- 内置电压监控器自检
BUCK1 + BUCK2 高效降压 DC/DC 转换器
- 输出电压：0.5V 至 3.3V
- 输出电流：3.5A
- 开关频率：2.2MHz 或 4.4MHz
BUCK3 + BUCK4 高效降压 DC/DC 转换器
- 输出电压：0.5V 至 3.3V
- 输出电流：2.4A
- 开关频率：2.2MHz 或 4.4MHz
两个低压差（LDO）线性稳压器，具有可配置的负载开关模式
- 输出电压：0.6V 至 3.3V（LDO 模式）
- 输出电流：400mA
一个具有低噪声性能和可配置负载开关模式的低压差（LDO）线性稳压器
- 输出电压：1.2V 至 3.3V（LDO 模式）
- 输出电流：300mA
6 个可配置的通用输入输出（GPIO）引脚、复位和安全状态输出
1 个 12 位 ADC
OTP 可配置电源序列
36 引脚、5mm × 6mm、QFN 封装，0.5mm 间距

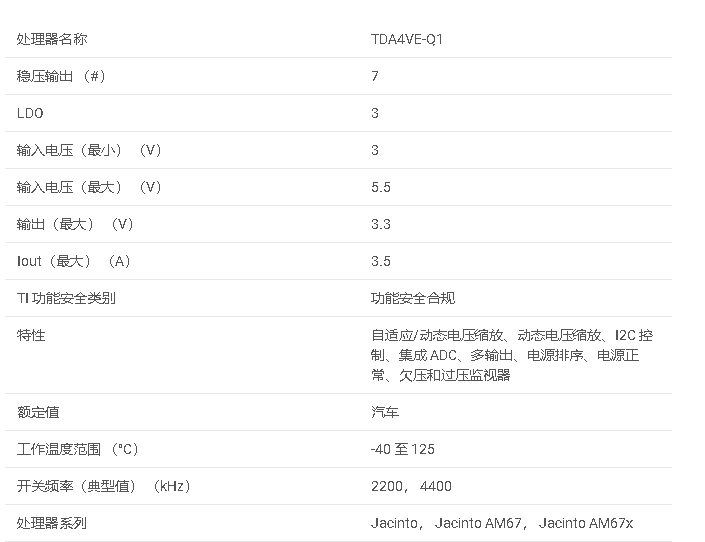

参数

方框图

一、产品概述

TPS65223-Q1是一款集成4个BUCK和3个LDO的电源管理IC（PMIC），专为安全相关应用设计。该芯片满足汽车应用要求，并通过AEC-Q100认证，适用于-40°C至+125°C的工作温度范围。TPS65223-Q1提供全面的功能安全支持，包括ISO26262和IEC61508系统设计的文档辅助，系统性完整性高达ASIL-D和SIL-3，硬件完整性高达ASIL-B和SIL-2。

二、主要特性

‌功能安全‌：符合功能安全标准，提供文档支持ISO26262和IEC61508系统设计。
‌BUCK转换器‌：
- 4个高效降压DC/DC转换器（BUCK1至BUCK4）。
- 输出电压范围：0.5V至3.3V。
- 输出电流：BUCK1和BUCK2为3.5A，BUCK3和BUCK4为2.4A。
- 开关频率：2.2MHz或4.4MHz。
‌LDO线性稳压器‌：
- 2个低压差线性稳压器（LDO），具有可配置的负载开关模式，输出电流400mA。
- 1个低噪声、低压差线性稳压器（LDO），具有可配置的负载开关模式，输出电流300mA。
- 输出电压范围：0.6V至3.3V（LDO模式）。
‌监控与保护‌：
- 所有输出供电轨的欠压和过压监控及限流功能。
- 两个外部供电轨和输入供电轨的欠压和过压监控。
- 看门狗定时器（触发或问答模式）。
- 错误信号监控（电平或PWM模式）。
- 温度警告和热关断保护。
- 内置电压监控器的自测试功能。
‌其他特性‌：
- 6个可配置的通用输入输出（GPIO）引脚。
- 1个12位ADC。
- OTP可配置电源序列。
- 36引脚、5mm×6mm的QFN封装，0.5mm引脚间距。
