TPS65224-Q1 器件满足各种安全相关应用中最新处理器和平台的电源管理要求。该器件的额定环境温度范围为 -40°C 至 +125°C，使 PMIC 成为各种汽车应用的绝佳选择。该器件具有 4 个降压 DC/DC （BUCK） 转换器，其中 2 个可用于双相配置。此外，该器件具有三个低压差 （LDO） 稳压器，也可用作负载开关。
*附件：tps65224-q1.pdf
特性
- 适用于汽车应用
- 符合 AEC-Q100 标准，结果如下：
- 输入电源：3V 至 5.5V
- 温度等级 1：–40°C 至 +125°C（环境温度）
- HBM 分类 2 级
- CDM 分类等级 C4A
- 符合功能安全标准
- 专为功能安全应用而开发
- 提供有助于ISO26262系统设计的文档
- 提供有助于 IEC61508 系统设计的文档
- 系统完整性高达 ASIL-D
- 系统完整性高达 SIL-3
- 高达 ASIL-B 的硬件完整性
- 硬件完整性高达 SIL-2
- 所有输出电源轨上的欠压和过压监视器以及电流限制
- 用于两个外部电源轨和输入电源的欠压和过压监控器
- 看门狗（触发器或 Q&A）
- 错误信号监视器（电平或 PWM）
- 温度警告和热关断
- 内置电压监控器自检
- BUCK1 + BUCK2 高效降压 DC/DC 转换器
- 输出电压：0.5V 至 3.3V（双相输出为 0.5V 至 1.2V）
- 输出电流：单相 5.5A，双相 10A
- 开关频率：2.2MHz 或 4.4MHz
- BUCK3 + BUCK4 高效降压 DC/DC 转换器
- 输出电压：0.5V 至 3.3V
- 输出电流：2.4A
- 开关频率：2.2MHz 或 4.4MHz
- 两个低压差 （LDO） 线性稳压器，具有可配置的负载开关模式
- 输出电压：0.6V 至 3.3V（LDO 模式）
- 输出电流：400mA
- 一个具有低噪声性能和可配置负载开关模式的低压差 （LDO） 线性稳压器
- 输出电压：LDO 模式下为 1.2V 至 3.3V
- 输出电流：300mA
- 6 个可配置的通用输入输出 （GPIO） 引脚、复位和安全状态输出
- 一个 12 位 ADC
- OTP 可配置电源序列
- 36 引脚、5mm × 6mm、QFN 封装，0.5mm 间距

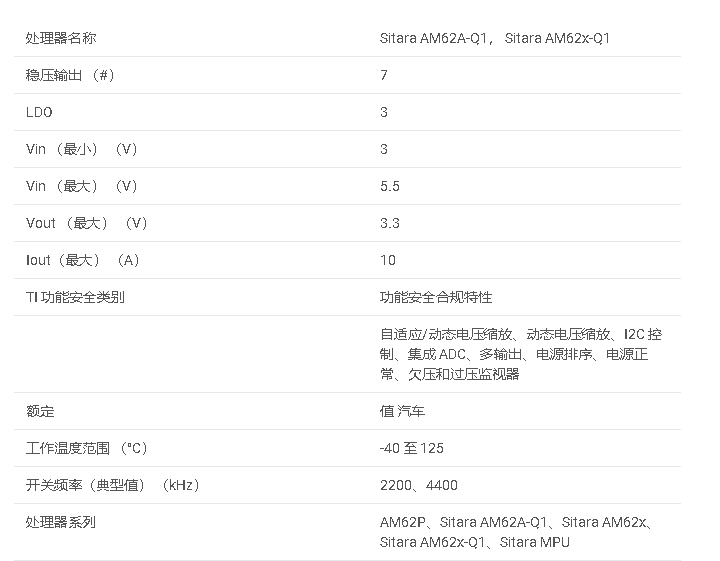

参数

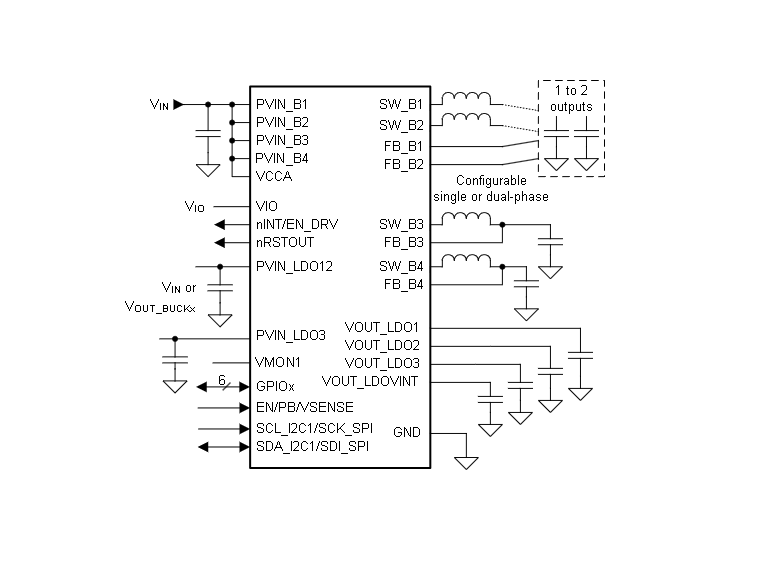

方框图
一、产品概述
TPS65224-Q1是一款专为安全相关应用设计的电源管理IC（PMIC），集成了4个降压（BUCK）转换器和3个低压差线性稳压器（LDO）。该芯片适用于各种需要高安全性和可靠性的汽车应用，如信息娱乐系统、摄像头监控系统等。
二、关键特性
- 四个降压转换器（BUCK1-4） ：
- 输出电压范围：0.5V至3.3V
- 输出电流：BUCK1和BUCK2在单相位模式下可达5.5A，双相位模式下可达10A；BUCK3和BUCK4可达2.4A
- 开关频率：2.2MHz或4.4MHz
- 三个低压差线性稳压器（LDO） ：
- 输出电压范围：0.6V至3.3V
- 输出电流：两个LDO可达400mA，一个低噪声LDO可达300mA
- 功能安全：
- 符合ISO26262和IEC61508系统设计要求
- 系统完整性高达ASIL-D和SIL-3
- 硬件完整性高达ASIL-B和SIL-2
- 监控与保护：
- 欠压和过压监控
- 电流限制
- 看门狗定时器（触发或问答模式）
- 错误信号监控（电平或PWM）
- 温度警告和热关断
- 其他功能：
- 六个可配置的通用输入输出（GPIO）引脚
- 一个12位模数转换器（ADC）
- 一次性可编程（OTP）电源序列
- 36引脚QFN封装，尺寸为5mm x 6mm
三、应用领域
- 汽车信息娱乐系统和数字仪表盘
- 电子后视镜和摄像头后视镜系统（CMS）
- 驾驶员监控系统（DMS）和乘客监控系统（OMS）
- 高级驾驶辅助系统（ADAS）前置摄像头
- 工业控制和自动化
- 机器视觉摄像头
- 自主移动机器人（AGV/AMR）
四、封装与订购信息
- 封装形式：36引脚QFN封装，尺寸为5mm x 6mm，引脚间距为0.5mm
- 订购信息：请参考数据手册中的订购指南部分，获取具体的产品型号和订购代码。
五、文档与支持
- 数据手册提供了详细的产品规格、应用信息和设计指南。
- 用户可通过TI的E2E™支持论坛获取技术支持和解决方案。
- TI还提供了相关的应用报告和参考设计，以帮助用户更好地理解和使用TPS65224-Q1。
六、注意事项
- 在使用TPS65224-Q1时，请确保遵守所有相关的安全规定和标准，以确保系统的可靠性和安全性。
- 在设计电源系统时，请充分考虑负载需求、输入电压范围、输出电压精度和纹波要求等因素，以选择合适的电源管理方案。
