LP87322E-Q1 适用于DDR3L的TDA3x处理器的汽车双2-A降压

1. 概述

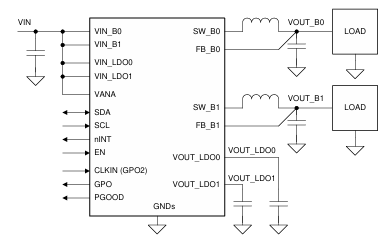

LP87322E-Q1 是一款专为汽车应用设计的双路高效降压 DC/DC 转换器及双线性稳压器。该器件集成了两个降压转换器（Buck0 和 Buck1）和两个线性稳压器（LDO0 和 LDO1），支持 I²C 接口控制，具有多种保护功能，适用于汽车头单元、摄像头模块、环视系统 ECU 和雷达系统 ECU 等应用。

2. 主要特性

• ‌高效能‌：降压转换器最大输出电流可达 2A，线性稳压器最大输出电流为 300mA。
• ‌宽输入电压范围‌：降压转换器输入电压为 2.8V 至 5.5V，线性稳压器输入电压为 2.5V 至 5.5V。
• ‌可编程输出电压‌：降压转换器输出电压范围为 0.7V 至 3.36V，线性稳压器输出电压范围为 0.8V 至 3.3V。
• ‌多种保护功能‌：包括过温警告和保护、过压保护、欠压锁定、输出短路和过载保护等。
• ‌I²C 接口控制‌：支持通过 I²C 接口配置和控制器件的各种功能。
• ‌小封装‌：采用 28 引脚、5mm × 5mm 的 VQFN 封装。

3. 功能描述

• ‌降压转换器‌：
  • 支持自动 PWM/PFM（AUTO）模式，根据负载电流自动调整工作模式以提高效率。
  • 可编程输出电压和输出电压变化斜率。
  • 具有电流监测和短路保护功能。
• ‌线性稳压器‌：
  • 低噪声设计，适用于对噪声敏感的模拟电路。
  • 可编程输出电压。
  • 具有短路和过载保护功能。
• ‌其他功能‌：
  • 可编程电源良好信号（PGOOD）。
  • 可配置的通用数字输出信号（GPO 和 GPO2）。
  • 支持软启动和关机序列。

4. 应用

• 汽车头单元和仪表盘
• 汽车摄像头模块
• 环视系统 ECU
• 雷达系统 ECU
• 汽车显示器

5. 封装与尺寸

• ‌封装类型‌：28 引脚 VQFN 封装（带热垫）
• ‌尺寸‌：5mm × 5mm

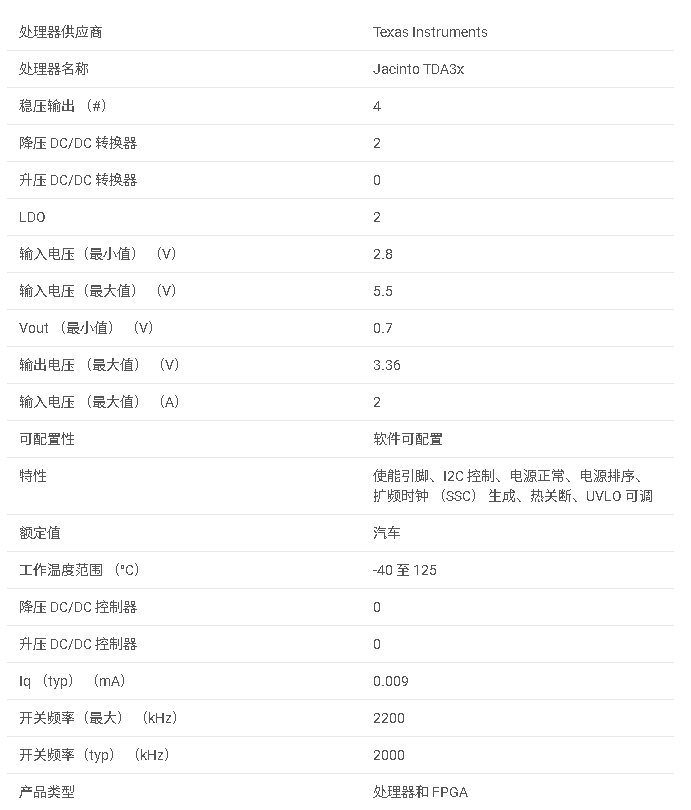

6. 电气特性

• ‌降压转换器‌：
  • 最大输出电流：2A
  • 输出电压精度：±2%
  • 开关频率：2MHz
• ‌线性稳压器‌：
  • 最大输出电流：300mA
  • 输出电压精度：±2%
  • 掉电电压：200mV
• ‌工作温度范围‌：-40°C 至 +125°C

7. 热特性

• ‌热阻‌：
  • RθJA（结到环境）：36.7°C/W
  • RθJCtop（结到外壳顶部）：26.6°C/W
  • RθJB（结到板）：8.9°C/W

8. 编程与接口

• ‌I²C 接口‌：
  • 支持标准模式（100kHz）、快速模式（400kHz）、快速+（1MHz）和高速模式（3.4MHz）。
  • 提供了详细的寄存器映射，用于配置和控制器件的各种功能。
