揭开ADC的面纱 中射频在干什么？

上网一搜，ADC有以下两大特性，静态和动态

一、静态特性

1、失调误差（offset error）

2、增益误差（gain error）

3、微分非线性（DNL）

4、积分非线性（INL）

二、动态特性

1、信噪比（SNR）

2、总谐波失真（THD）

3、信噪失真比（SNDR or SINAD）

4、无杂散动态范围（SFDR）

5、有效位数（ENOB）

先说静态特性

静态特性就是模拟数字化，由于模拟量是无限的，数字量是有限的，所以模拟数字化并不能完全表现模拟特性，会存在误差，这些用来表征模拟数字化过程中的误差就是静态特性。

再说动态

看看动态的几个参数，是不是似曾相识？

SFDR，SNR，THD这不就是射频的线性指标吗

那么这些指标有什么用呢

这时候就必须祭上我们射频的万能框图了

信号经过射频预处理后，要送入基带进行处理。

那么要送入一个什么样的信号？多大的幅度？

这里就关乎于ADC的动态指标了。

就拿一个14位ADC来说。

输入信号的满幅0dBFS是1Vpp

如果阻抗是50欧,那么换算成功率就是4dBm

14位AD，一般有效位是12位，那么SNR=6.02N+1.76=73dB（这里没有考虑信道带宽和采样率的关系，如果采样带宽远大于信道带宽SNR可以提升）

ADC能接收的信号幅度就是4~-69dBm

有时候信号算上峰均比和解调门限ADC能接收的信号幅度范围就会进一步缩窄。

知道ADC的接收幅度范围，就可以知道射频前端的增益是多少，AGC该什么时候启动。

比如灵敏度是-100dBm，按照上文的ADC，解调门限是5dB，噪声系数是5dB，那么射频增益就需要达到41dB。

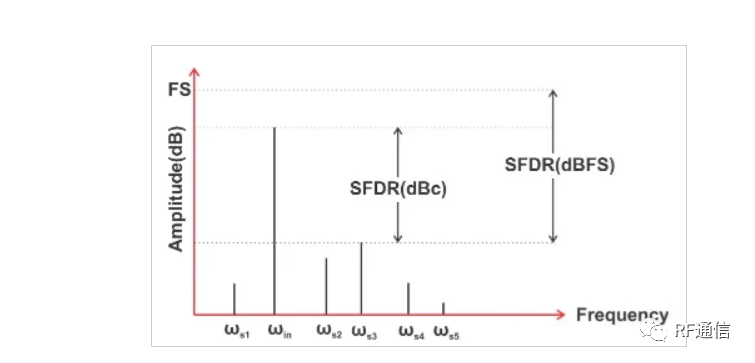

SFDR

SFDR称为无杂散动态范围。

在我们的接收机指标中，阻塞，互调这种离主信号比较近的信号很难在射频端滤除，设计这些指标的时候，除了要考虑射频前端的线性，同时选择的ADC的SFDR也要同样满足设计需要求。

比如阻塞指标大于80dBc，灵敏度-100dBm，输入一个-20dBm的阻塞信号，ADC产生的非线性要低于-100dBm-SNR，假设SNR为5dB，即ADC的SFDR要大于85dB

总结

AD的指标解析下来，就是系统指标设计的一部分，这样算下来，AD是不是就是我们射频呢？
