可调谐光滤波器：法布里-珀罗干涉仪介绍

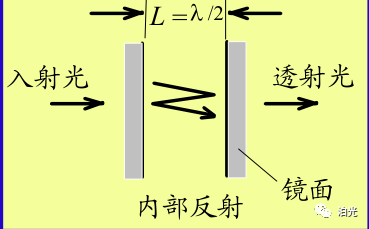

基本法布里-珀罗干涉仪（F-PI） （见下图）

由两块平行镜面组成的谐振腔构成， 一块镜面固定， 另一块可移动， 以改变谐振腔的长度。

镜面是经过精细加工并镀有金属反射膜或多层镜面是经过精细加工并镀有金属反射膜或多层介质膜的玻璃板， 图中略去输入和输出光纤及透镜系统， 而集中讨论腔体本身。

由光纤输入的光经过谐振腔反射一次后， 聚焦在输出光纤端面上， 借助改变谐振腔的长度达到从波分复用信道中选取所需信道的目的

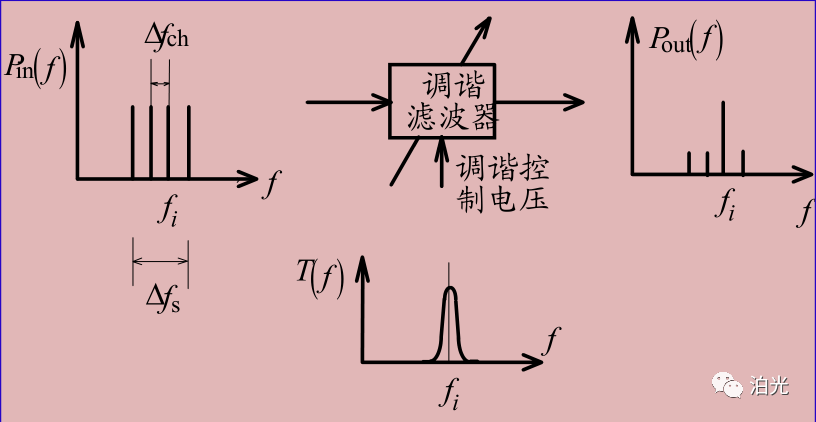

可调谐光滤波器的基本功能

基本法布里-珀罗干涉仪（F-PI） 由两块平行镜面组成的谐振腔构成， 一块镜面固定， 另一块可移动， 以改变谐振腔的长度。

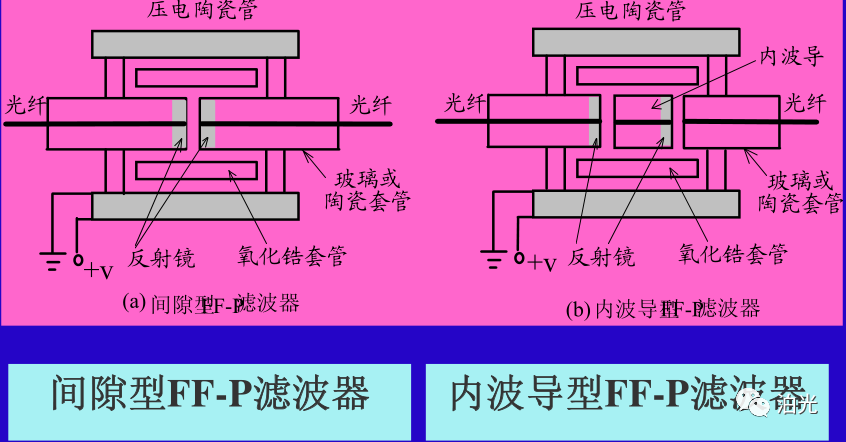

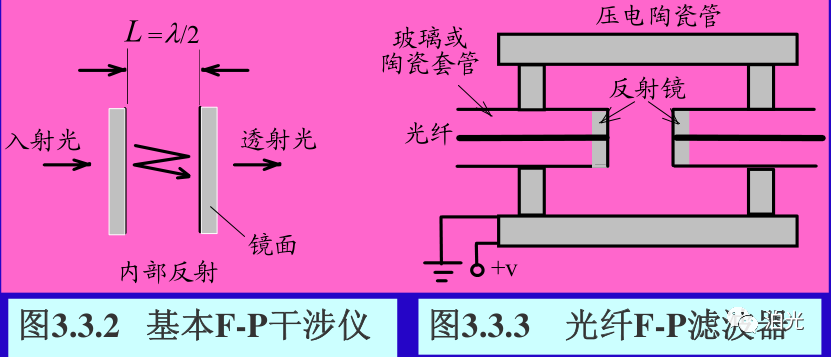

 光纤法布里-珀罗（FF-P） 干涉滤波器， 如图3.3.3所示， 光纤端面本身就充当两块平行的镜面。

 如果将光纤（即F-P的反射镜面） 固定在压电陶瓷上， 通过外加电压使压电陶瓷产生电致伸缩作用来改变谐振腔的长度， 同样可以从复用信道中选取所需要的信道。

 这种结构可实现小型化

光纤FF-P调谐滤波器的基本物理机理

 与1.3.3节讨论过的光多次干涉和谐振特性类似。

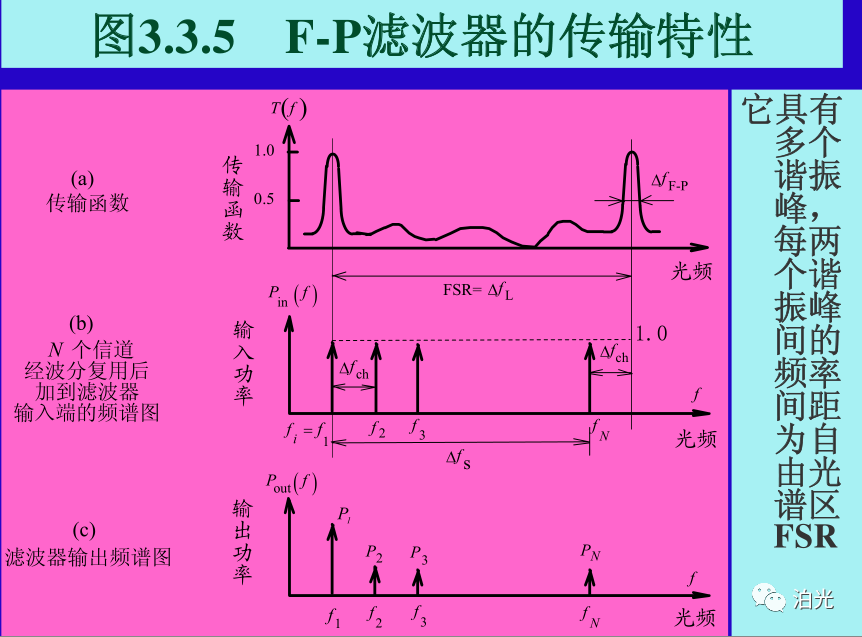

 对于无源F-P滤波器， 因为滤波器只能允许满足谐振腔单纵模传输的相位条件的频率信号通过，所以传输特性与波长有关。

它决定滤波器的选择性， 即能分辨的最小频率差，从而也决定所能选择出的最大信道数。

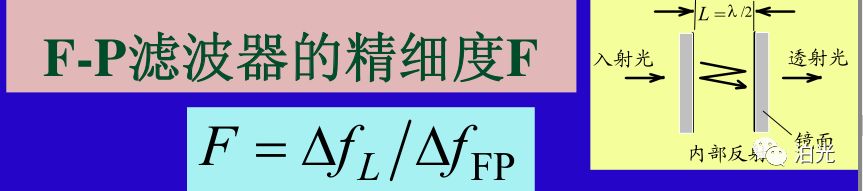

精细度的概念与F-P干涉仪理论中的相同。假如谐振腔内部损耗忽略不计， 则精细度由镜面反射率R决定

假设两个镜面的R相等， 此时:
