一览pipeline中所出现的五个基本要素

》Stageable、StageableKey stageable、StageableKey是最整个pipeline中的基本数据类型元素：

object Stageable{
def apply[T <: Data](gen : => T) = new Stageable(gen)
def apply[T <: Data](gen : HardType[T]) = new Stageable(gen.craft())
}

class Stageable[T <: Data](gen : => T) extends HardType(gen) with Nameable {

}
case class StageableOffset(val value : Any)
object StageableOffsetNone extends StageableOffset(null)
case class StageableKey(stageable: Stageable[Data], key : Any){
override def toString = {
var name = stageable.getName()
if(key != null) name = name + "_" + key
name
}
}

对于Stageabel，我们可以传入任何SpinalHDL下面定义的隶属于Data的类型，不同于我们在电路里生命一个电路对象：

vala=UInt(8bits)

此时，电路对象是立即生命存在的,如果我们不对他进行赋值会报错。而：

valb=Stageable(UInt(8bits))

此时b并未真正生成电路对象，即使不对他进行赋值也并不会报错。

对于StageableKey，字如其名，其主要用作Key使用，用于建立Stageable映射时的key使用。

》Stage

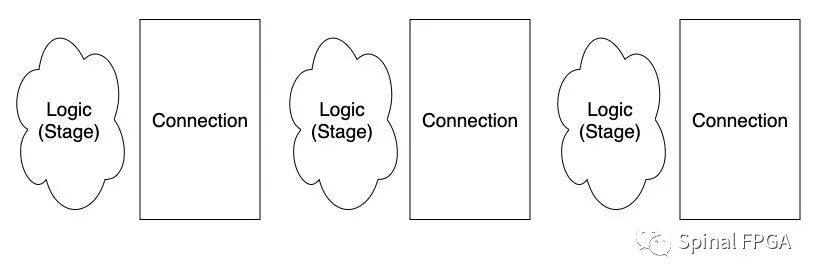

借用上一篇文章中的图：

Stage主要用于实现pipeline的功能实现。那么Stage则定义了这些功能的输入、输出：

val input = new{
val valid = Bool()
varready : Bool = null
}

val output = newArea {
val valid = Bool()
varready : Bool = null
}

以及一些列的内部保存变量：

val arbitration = new{
varisRemoved : Bool = null
varisFlushed : Bool = null
varisThrown : Bool = null
varisForked : Bool = null
varisFlushingNext : Bool = null
varisFlushingRoot : Bool = null
varisHalted : Bool = null
varisHaltedByOthers : Bool = null
varpropagateReady = false
}

val request = new{
val halts = ArrayBuffer[Bool]()
val throws = ArrayBuffer[Bool]()
val throwsRoot = ArrayBuffer[Bool]()
val forks = ArrayBuffer[Bool]()
val spawns = ArrayBuffer[Bool]()
val flush = ArrayBuffer[Bool]()
val flushRoot = ArrayBuffer[Bool]()
val flushNext = ArrayBuffer[Bool]()
}

val stageableToData = mutable.LinkedHashMap[StageableKey, Data]()
val stageableOverloadedToData = mutable.LinkedHashMap[StageableKey, Data]()
val stageableResultingToData = mutable.LinkedHashMap[StageableKey, Data]()
val stageableTerminal = mutable.LinkedHashSet[StageableKey]()

这些变量暂时看不懂也没关系，后续会通过例子逐一进行讲解。通过这些内部变量，pipeline在构建电路时处理Stage之间的依赖关系。

》Connection

顾名思义，Connection用于负责Stage之间的连接关系，即其负责处理上一级Stage的output与下一级Stage的input之间的连接。在Lib中，Connection定义了四种连接关系：

DIRECT：类似一两个Stream直接相连

M2S：类似于Stream中的M2SPipe，对valid、payload进行打拍输出

S2M：类似于Stream中的S2MPipe,对于ready进行打拍输出

乍看其实现你会发现其中有好多参数一时不知用途，无妨，先放一放，回头逐一讲解。

》pipeline

Pipeline中核心是一个build函数。当我们描述完各Stage的功能之后，通过调用Pipeline的build函数即可构建整个的流水线电路，其也是整个pipelines构建的核心，直接上来看可能会略觉麻烦，后面通过例子一点点来理解。

》第一个例子

先有个概念之后，我们再来一个pipeline的第一个例子：

caseclassdemo() extendsComponent{
val io=newBundle{
val data_in=slave Flow(UInt(8bits))
val data_out=master Flow(UInt(8bits))
}
noIoPrefix()
val pip=newPipeline{
val paylaod=Stageable(UInt(8bits))
val stage0=newStage{
importinternals._
input.valid:=io.data_in.valid
this(paylaod):=io.data_in.payload
}
val stage1=newStage(Connection.M2S())
val stage2=newStage(Connection.M2S()){
io.data_out.valid:=internals.output.valid
io.data_out.payload:=this(paylaod)
}
}
pip.build()
}

这个例子的功能是将Flow data_in打两拍输出给data_out，一个最简单的流水线结构，不牵涉到任何halt、flush等相关操作。如果你看不懂，可以先看它生成的RTL代码：

moduledemo (
input data_in_valid,
input [7:0] data_in_payload,
output data_out_valid,
output [7:0] data_out_payload,
input clk,
input reset
);

reg[7:0] pip_stage1_paylaod;
reg[7:0] pip_stage2_paylaod;
wire[7:0] pip_stage0_paylaod;
wirepip_stage0_valid;
regpip_stage1_valid;
regpip_stage2_valid;

assignpip_stage0_valid = data_in_valid;
assignpip_stage0_paylaod = data_in_payload;
assigndata_out_valid = pip_stage2_valid;
assigndata_out_payload = pip_stage2_paylaod;
always@(posedge clk or posedge reset) begin
if(reset) begin
pip_stage1_valid <= 1'b0;
      pip_stage2_valid <= 1'b0;
    end else begin
      pip_stage1_valid <= pip_stage0_valid;
      pip_stage2_valid <= pip_stage1_valid;
    end
  end

  always @(posedge clk) begin
    pip_stage1_paylaod <= pip_stage0_paylaod;
    pip_stage2_paylaod <= pip_stage1_paylaod;
  end


endmodule

一眼看去，可能觉得很怪，有很多疑问。比如说data_in的valid信号是如何从stage0传输到stage1的等等。
