怎样设置并分配PG/ PC接口呢？

驱动和 PG/PC 之间的 PROFINET 通信需要使用以太网接口。

您可以使用以下功能来分配 PG/PC 接口：

“转至在线”功能，该功能在 PG/PC 接口成功设置后才提供

“在线与诊断”功能

“在线访问”功能

分配 PG/ PC 接口

下面介绍了使用“在线访问”功能时以太网接口的分配过程。

要分配接口，请按以下步骤操作：

在子网中添加 IP 地址。

结果

显示和确定临时 IP 地址

您可以显示并删除所有临时分配的地址。

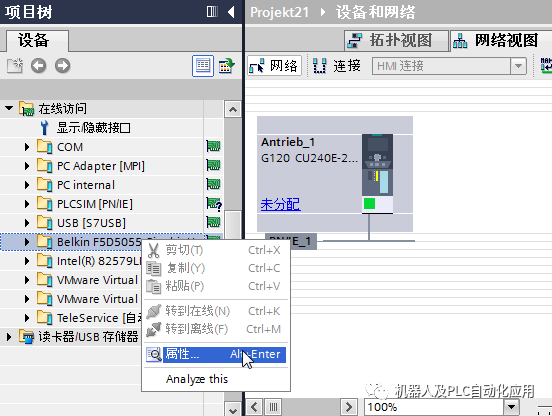

在项目浏览器的“在线访问”下浏览到对应的接口。

在快捷菜单中点击“属性”。

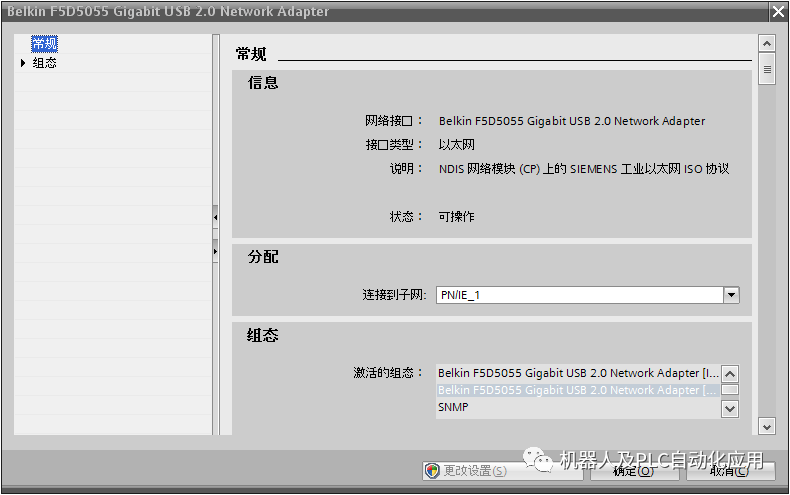

在线访问属性

下一步是选择子网并点击“OK”应用设置。

分配子网

点击工具栏中的。

“选择设备，设置在线连接”对话框打开。

选择设备，设置在线连接

选择设备，点击“连接”确认。

将 IP 地址分配给位于驱动单元子网内的 PG/PC。

如果还没有完成该步骤，现在可以通过 Windows 控制面板分配一个设备子网内的临时 IP 地址。随后两个对话框会指出正在进行的修改。

单击“是”确认。

成功分配了 PG/ PC 接口。

TIA Portal 在项目内分配了一个 IP 地址。

在线连接成功建立。

在项目浏览器的“在线访问”下浏览到对应的接口。

在快捷菜单中点击“属性”。

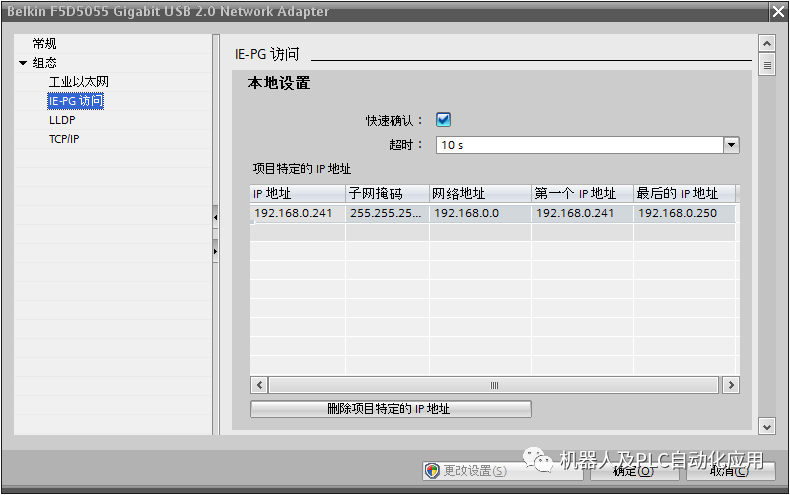

在“配置”下选择“IE-PG 访问”项。

显示和确定临时 IP 地址
