如何在Zemax中载入热和结构变形数据？

Zemax的STAR模块能够将FEA数据包的热和结构变形数据直接导入到Zemax中，以分析对光学系统性能的影响。

本文通过案例介绍如何在Zemax中载入热和结构变形数据，以及载入FEA数据后如何分析查看光学性能的变化。

加载FEA数据

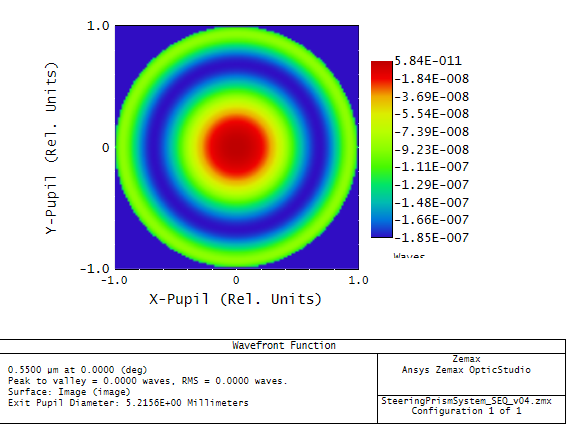

如下图所示打开Wavefront Map分析视图，显示伪彩色图并将采样升高到128*128，

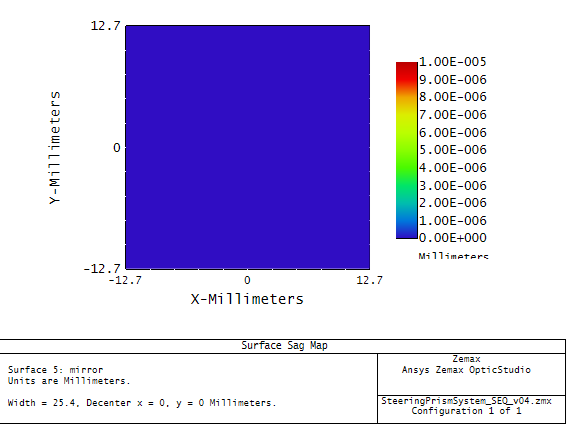

打开表面矢高视图，并设置显示表面5（mirror）的伪彩色图，升高采样到129 x 129



加载FEA有限元分析数据到文件中：

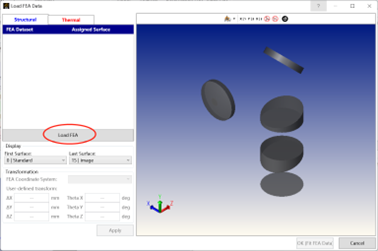

•在“Load FEA Data”窗口中，单击Load FEA，然后将显示文件资源管理器窗口。

•导航到附件FEA数据所在位置，选择Beam Steering FEA Data文件夹下的所有文件，然后单击Open。

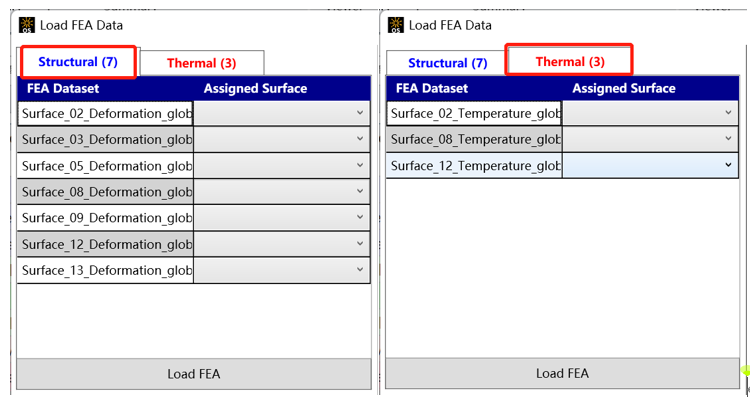

如下图所示STAR模块将自动根据文件结构对温度曲线和面变形文件进行分类。



•在下拉菜单中选择每个FEA数据集的指定面。

调整FEA数据

默认情况下，STAR模块使用全局坐标系匹配全局坐标参考面。

在本例中，FEA数据保存到了与OpticStudio中的全局坐标参考面匹配的全局坐标系中（面2）。

•在“变换”部分，确认Structural和Thermal数据的坐标系是全局坐标，FEA数据点的位置会与光学表面对齐。

•确认FEA数据集全部对齐后，单击OK(Fit FEA Data)。载入FEA数据集后，“载入FEA数据”窗口将会关闭。

•更新所有窗口并查看FEA数据集对不同分析的影响。

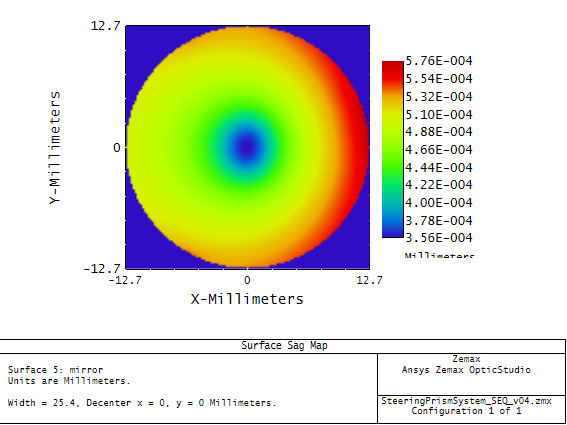

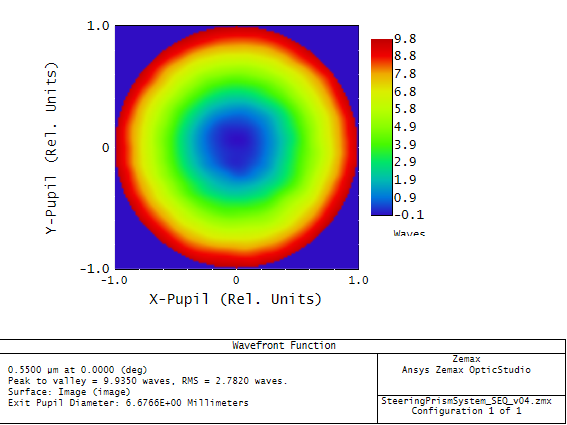

加载FEA数据后当前系统的波前图和矢高如下图所示：





通过对比之前的视图可知，FEA数据已经加载进当前的设计文件中，并且可以使用OpticStudio序列模式中的分析工具对FEA数据对系统引入的误差进行分析。
