ETHERNET/IP转ETHERCAT连接倍福和欧姆龙PLC的配置方法

ETHERNET/IP和ETHERCAT是两种不同的协议，它们在工业生产中都有广泛的应用。然而，由于协议不同，这两种设备之间无法通讯，这给工业生产带来了很大的麻烦。而捷米JM-EIP-ECAT网关应运而生，它能够连接到ETHERNET/IP总线和ETHERCAT总线中，实现两种不同协议设备之间的通讯。这个网关能够大大提高工业生产的效率和生产效益，让生产变得更加智能化。

1, 除此之外，捷米JM-EIP-ECAT网关还有很多其他的优点。比如说，它可以连接到ETHERNET/IP总线中做为从站使用，连接到ETHERCAT总线中做为从站使用，可以同时满足多种工业生产的需求。而且，它还支持广泛的设备类型，可以和多种不同的设备进行通讯。这使得工业生产的自动化和智能化更加容易实现。

1,在网关侧配置 ETHERCAT输入输出长度

2,打开GW Modbus Builder软件

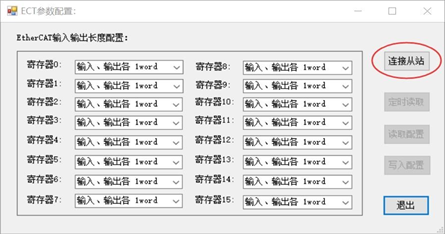

3,点击“连接从站”按钮。

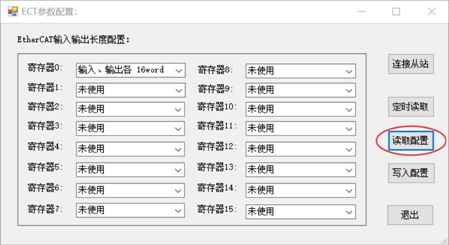

4,填写输入、输出数据长度。

5,设置完毕后，然后重新给捷米JM-EIP-ECAT网关供电。

现在有以下来配置网关的ETHERCAT从属

6,将捷米JM-EIP-ECAT网关xml文件拷贝到主站相应路径下:

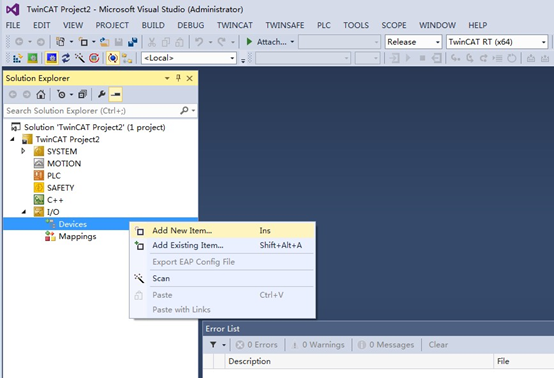

7,新建工程后，在下图中Device的位置，点击鼠标右键 Add New Item，添加ETHERCAT主站。

8,在弹出的对话框中，选择 Ethercat Master，该选项是主站系统然后点击 OK。

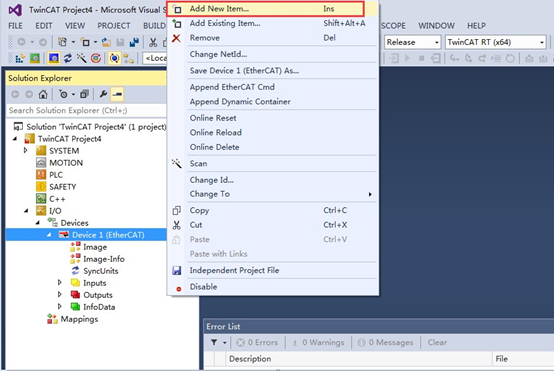

9,主站建立后，在下图中主站Device 1的位置，点击鼠标右键添加ETHERCAT从站。

10,在弹出的对话框中，选择捷米JM-EIP-ECAT网关设备，添加后的从站，如下图所示可以看到网关配置输入输出数据的页面。

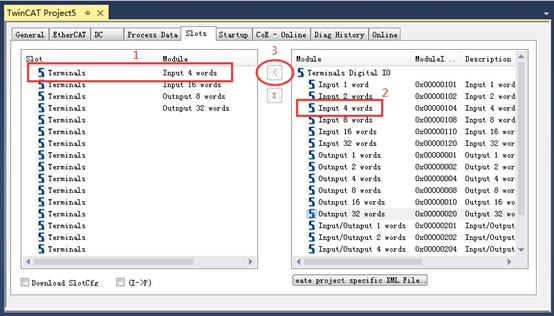

11,在Slot列表中，一共可以添加10 条配置信息。右侧的每一条配置选项，都可以添加到Slot 中。

12,注意：此处输入、输出长度的配置，要与网关的配置一致。

1.姆龙系统的设置是下面的步骤

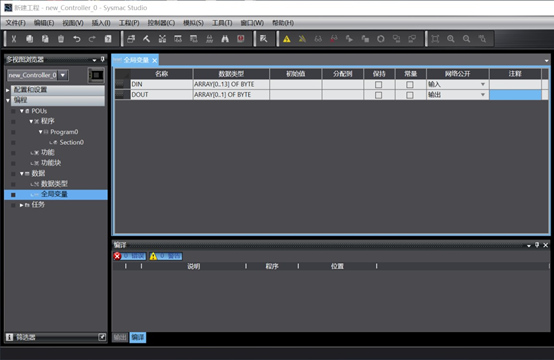

13,将EDS文件复制到欧姆龙软件的对应文件夹下按照实际需求添加输入和输出的数据。

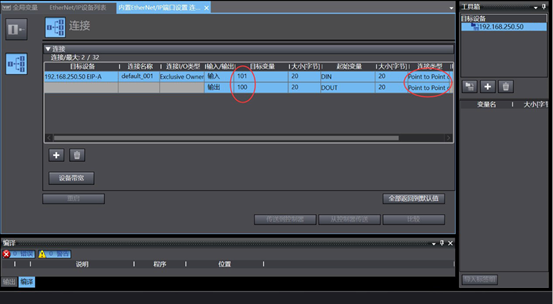

14,连接页面下添加网关设备需要的输入输出，添加完成后如下图所示，此时设置全部完成。

15,编译并下载欧姆龙PLC的程序。

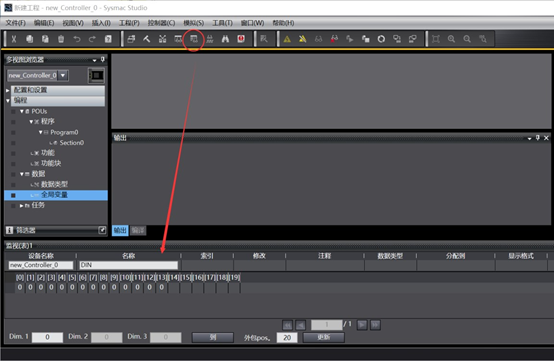

16,打开监视表，监视网关发来的数据，至次网关的配置已经完成ETHERNET/IP总线和ETHERCAT总线相互通讯了。

17, 捷米JM-EIP-ECAT网关是一款非常实用的设备，它为工业生产带来了很大的便利。
