你们有没有遇到这样的问题？在生产管理系统中，数据互联互通是非常重要的，但ETHERCAT和CCLINK这两个协议之间的通讯一直是个大问题。今天，我给大家带来了一个好消息——捷米JM-ECT-CCLK，这是一款让各种CCLINK总线和ETHERCAT网络互联的通讯网关，让你的生产管理系统更加智能高效！

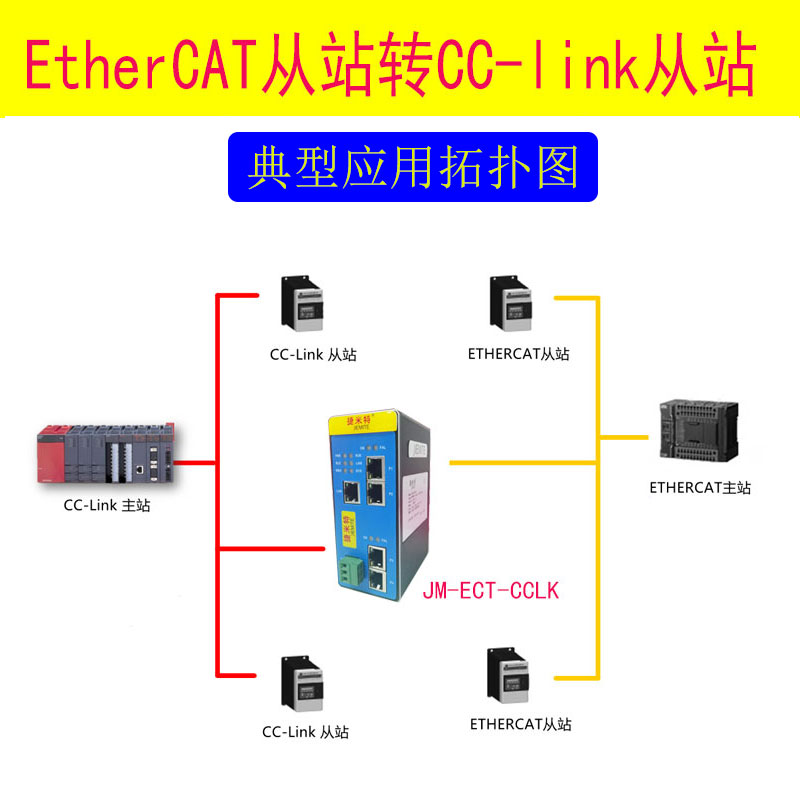

JM-ECT-CCLK网关作为从站连接到ETHERCAT总线和CCLINK总线，可以同时从两边读写数据，并存入各自的缓冲区。随后，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。而且，JM-ECT-CCLK网关自主研发，性能可靠，让你的生产管理系统更加稳定。

配置 CCLINK从站

注意几个参数设置的方式： CCLINK站地址：通过拨码设置 CCLINK波特率：通过通讯设置 CCLINK占用站数：通过通讯设置（每个站支持最大 12字节的通讯数据）

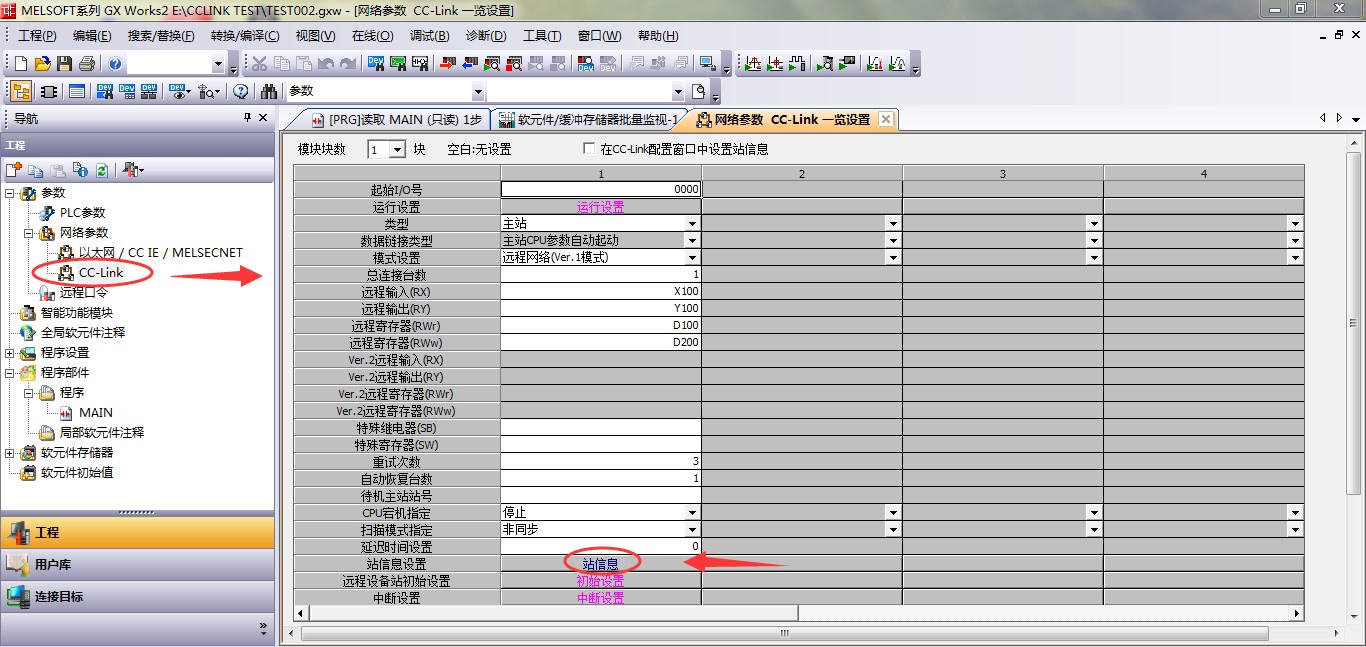

在 CC Link的设置中，如下图所示。

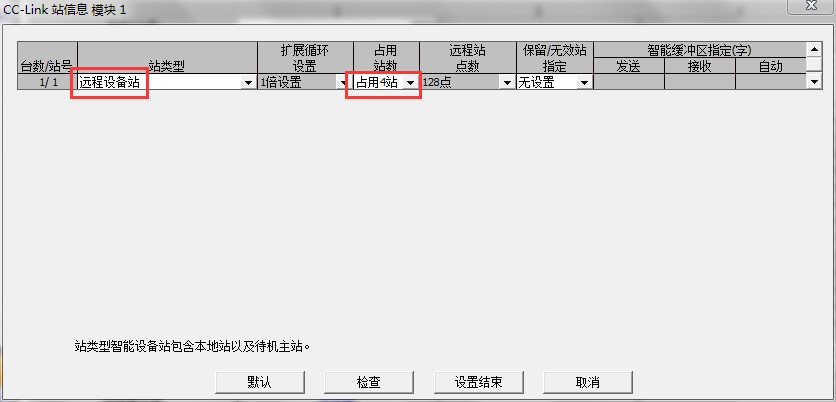

点击站信息设置，在弹出的对话框中，将“站类型”选择成远程设备站

在 EC主站中，将模块的波特率和占用站数设置与 PLC设置一致，然后 CCLINK应该可以成功连接。如下图所示，word_1中第一个 0x04表示波特率设置为 4（10Mbps），第二个 0x04表示占用 4个站。

CCLINK波特率列表：

CCLINK数据量列表：

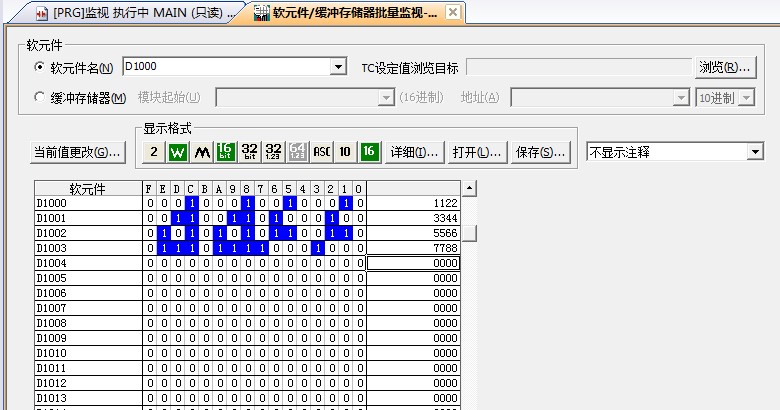

在线监视缓冲存储器，

配置 ETHERCAT的输入输出长度

点击“连接从站”按钮，连接成功后其他按钮会变成可以点击的状态：

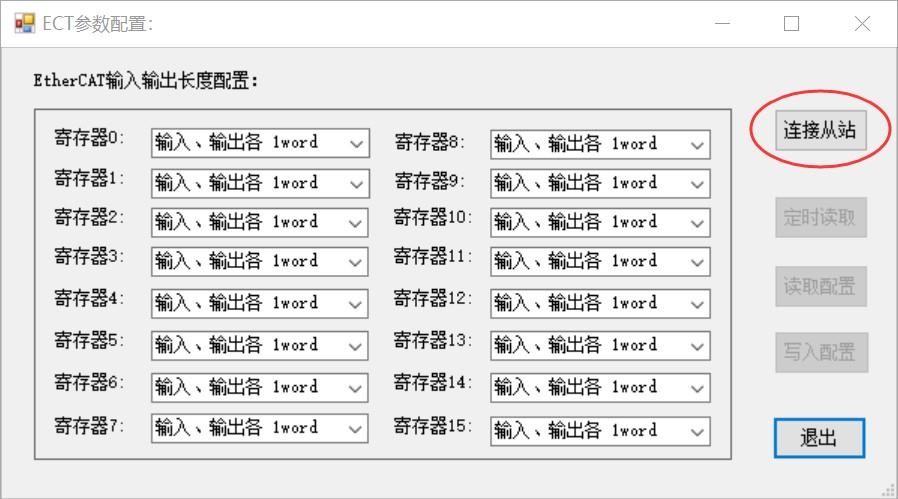

点击“读取配置”按钮后，显示网关目前的实际数据长度配置：

填写用户需要的输入、输出数据长度，注意数据长度是累加的，点击

“写入配置”按钮：

配置网关的 ETHERCAT从站

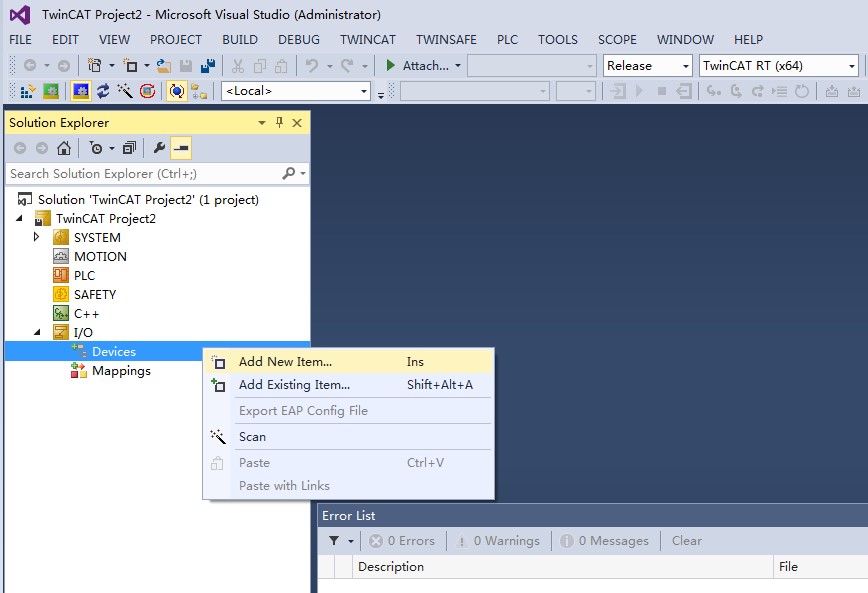

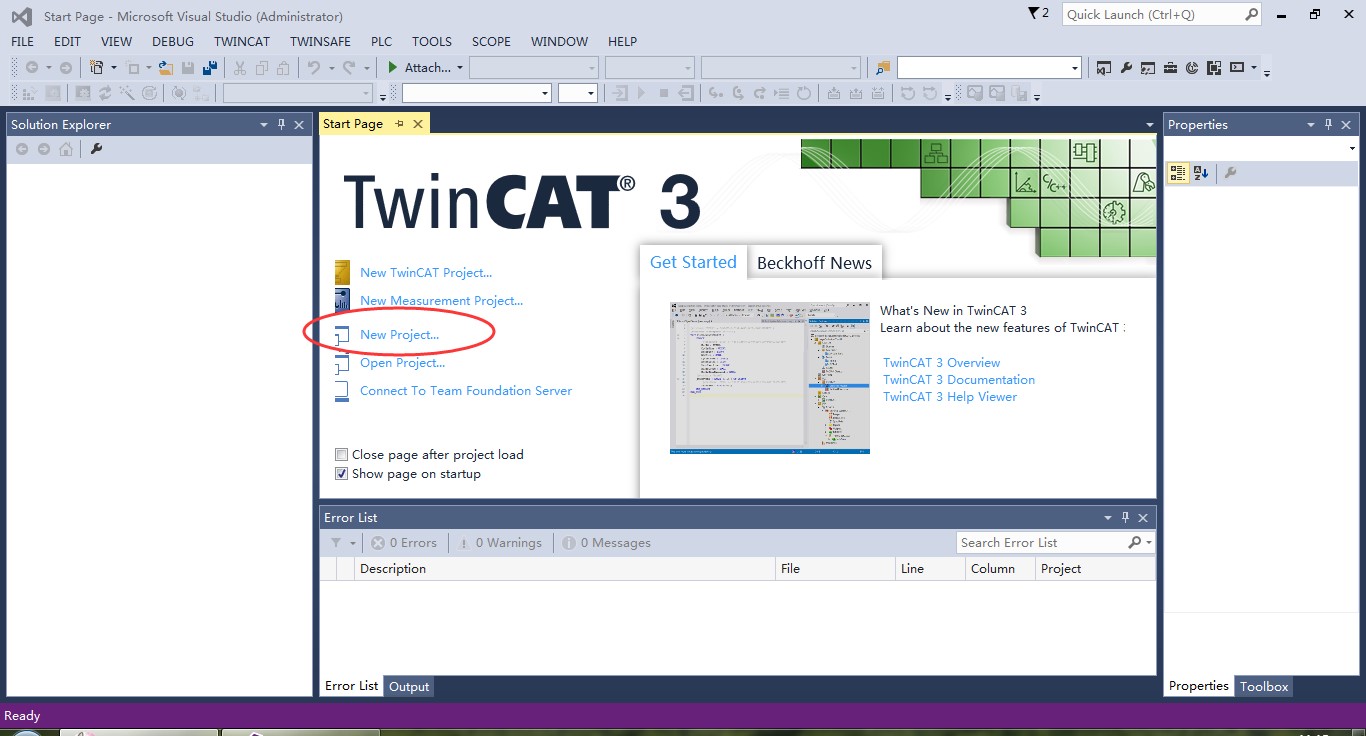

新建工程后，在下图中 Device的位置，添加 ETHERCAT主站。

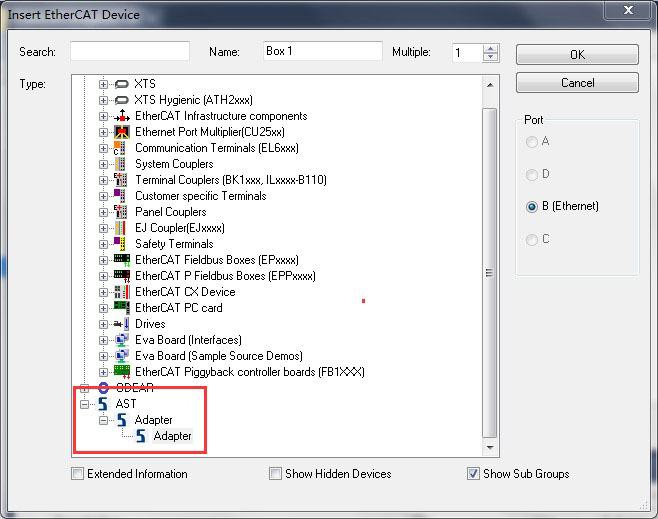

主站建立后，添加 ETHERCAT从站。选择网关设备，点击 OK。

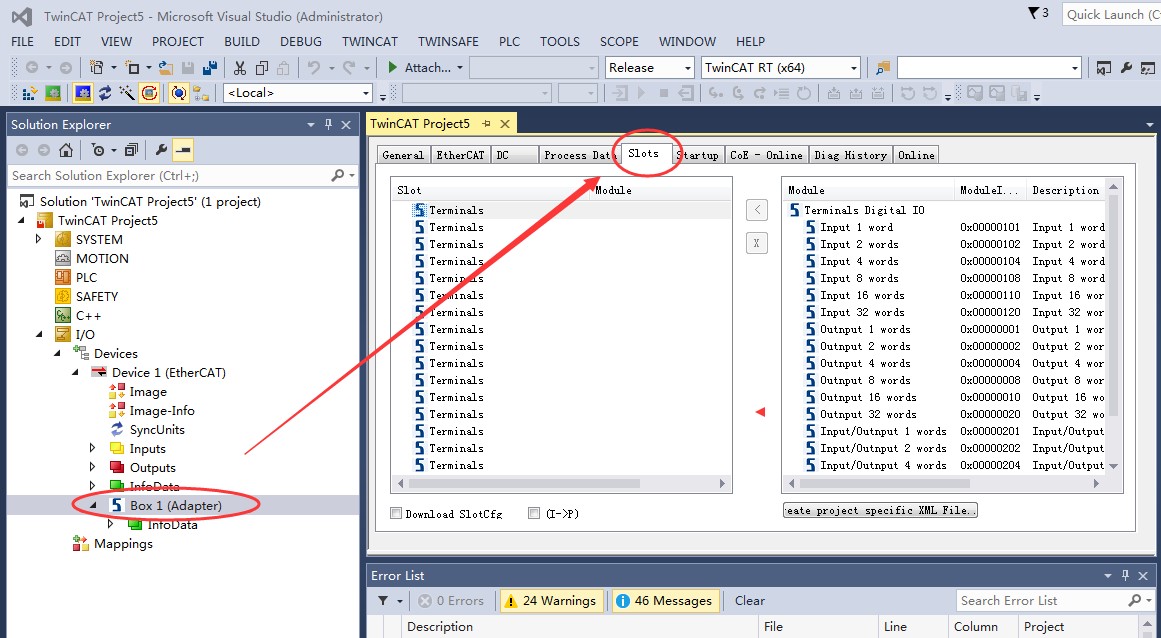

网关配置输入输出数据，如下图所示，在 Slot列表中，一共可以添加 16条配置信息。右侧 dule列表的每一条配置选项。
