高可靠低成本的爱普特全国产无线充方案

无线充电技术逐渐成为了电子产品的主流充电方式，而MCU是无线充电的核心控制芯片。爱普特推出的基于全国产高可靠32位MCU—APT32F102X的无线充方案，集成了爱普特多种创新技术，具备高性能、高性价比、高安全性等特点，可满足不同设备充电需求，帮助客户快速打造全国产、高效、高可靠的MCU无线充方案。

方案特点

提供5W、7.5W、10W、15W充电能力

支持QC2.0适配器

电压&电流双解码，保障解码稳健性

12位ADC采集，确保信号转换精度

静态和动态FOD反应迅速

拥有温度、电流、供电电压、线盘电压等信号限制及报警停机机制

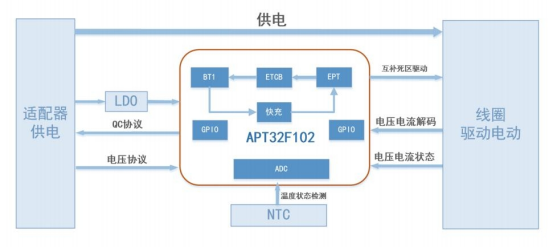

方案框图

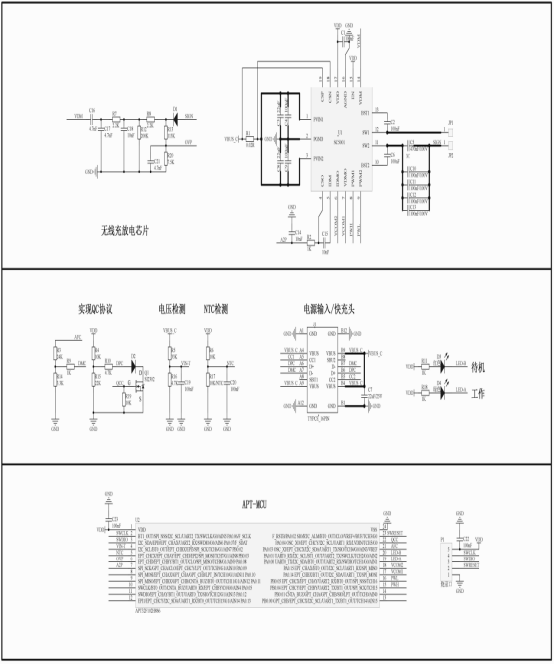

电路图

无线充方案中的主控MCU——APT32F102X采用的是全国产RISC内核，主频最高可达48MHz，拥有丰富外设接口，可满足无线充多种充电需求；支持硬件CRC、独立除法器，支持内部模块互联触发，搭载增强型PWM，12位高精度的ADC，带有Touch功能，并通过CS 10V A级测试。APT32F102X系列芯片共有3个系列21个型号，可广泛应用于工业控制，触控家电，消费电子设备，可穿戴设备等市场。

APT32F102X更多芯片特性：

工作电压：1.8V-5.5V

主频：48MHz

片载64K(32Kbytes可选)程序闪存，独立2Kbytes数据闪存，含4Kbytes SRAM

高可靠性：ESD HBM±4KV、EFT±4KV动态、宽电压高信噪比、动态CS 10V

支持硬件CRC、独立除法器

支持低电压检测

支持内部模块互联触发

支持3组6路互补带死区模式的PWM输出

最多17路Touch key，硬件触控，环境自适应，低功耗

多达22个GPIO，均支持外部中断

16路12位ADC输入通道，支持内外部VREF，最快1MSPS转换速度

RTC功能

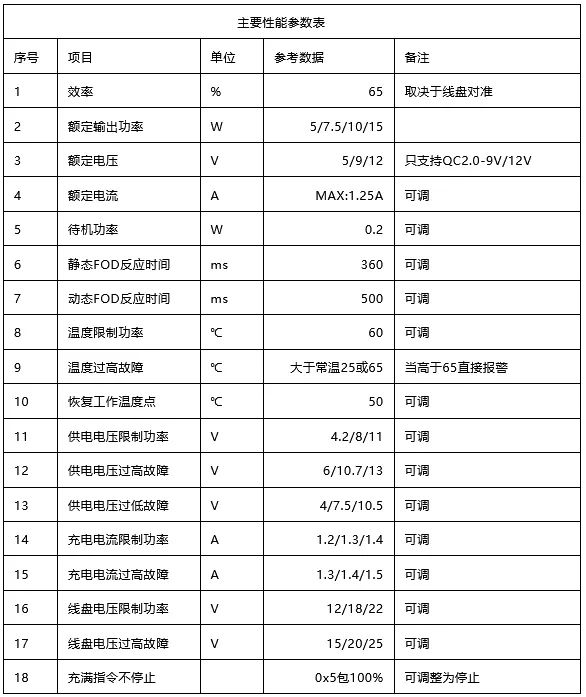

方案性能参数

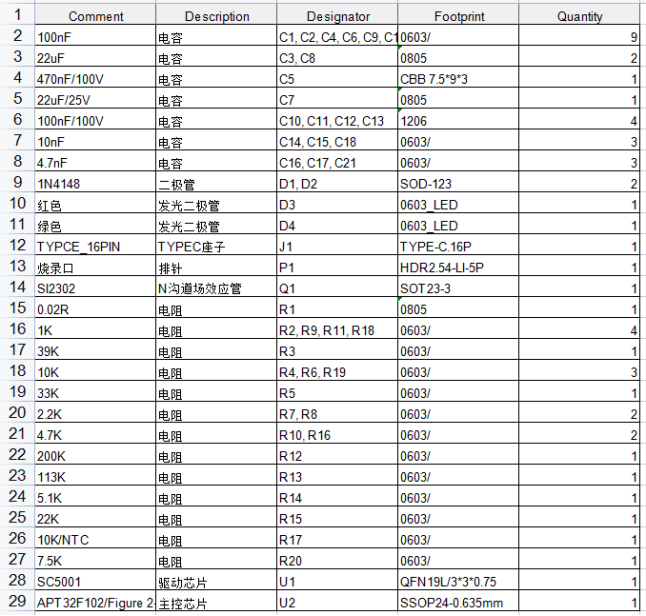

方案BOM
