先进一流的医学影像处理器

OMNIVISION 的 OVMed OH0093 图像处理单元（IPU）是一种基于 FPGA 的成像解决方案，具有先进的自动曝光和增益控制、RGB 降噪、边缘增强和 RAW 8/10/12 图像输出。OVMed OH0093 IPU 与我们的高性能医疗图像传感器接口，可安装到内窥镜的摄像头控制单元（CCU）中。该IPU使医疗设计人员能够利用我们极其小的图像传感器的优势，轻松集成到他们的系统中，从而能够以高图像质量缩短上市时间。OH0093是一款高质量的图像输出板，带有独立的ISP SoC。它集成了一个高性能的ISP DSP解决方案和模拟-数字转换器，OH0093是一款具有独立ISP SoC的高质量图像输出板。它集成了高性能的ISP DSP解决方案和模数转换器，并支持与主机设备的连接，用于医疗应用。

0093板可以用来点亮测试我们的OVM6946和OCHTA10模组，在客户出现效果不良时可以在OV的0093板上测试看能否复现客户现象。

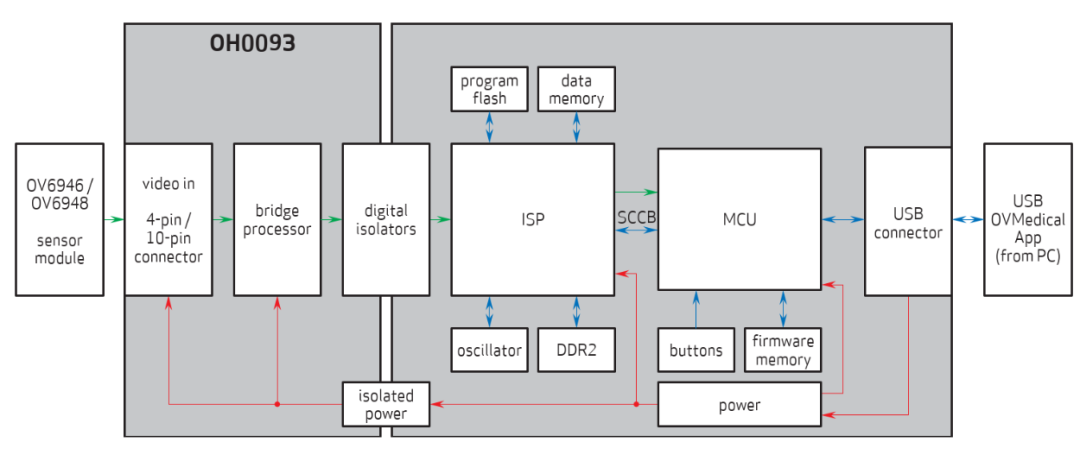

下图为0093的系统图

如图所示，在运行过程中，OH0093系统中的桥接处理器通过预定义的通信协议同步来自OV6946/OV6948的模拟输出，并使用内置的A /D转换器(ADC)提供集成的模拟-数字数据转换。生成的数字信号将被图像信号处理器(ISP)处理。最后通过USB接口输出图像数据。

1.digital isolators 数码光电隔离器

数字隔离器用于隔离信号。

2. bridge processor 桥处理器

在OH0093系统中的桥处理器通过预定义的传感器同步模拟输出通信协议，并使用内置的a /D转换器(ADC)提供集成的模拟到数字数据转换。桥式处理器的输出是标准的DVP信号，将被送到OH0093系统的ISP进行进一步处理。

3. ISP 图像处理器

图像信号处理器(ISP)用于处理桥接处理器产生的数字图像信号。ISP有自己的数据内存和安全模块。

4. MCU 主控

微控制器单元(MCU)用于控制OH0093系统，负责处理主机SCCB通过SCCB端口发出的主机命令。通过UART端口输出调试日志。MCU有自己的闪存和固件内存。

5. USB port USB端口

USB接口为OH0093供电。

6. data memory数据存储器

数据存储器用于ISP对图像数据的处理。

7. firmware memory 固件存储器

闪存用于存储MCU的固件。

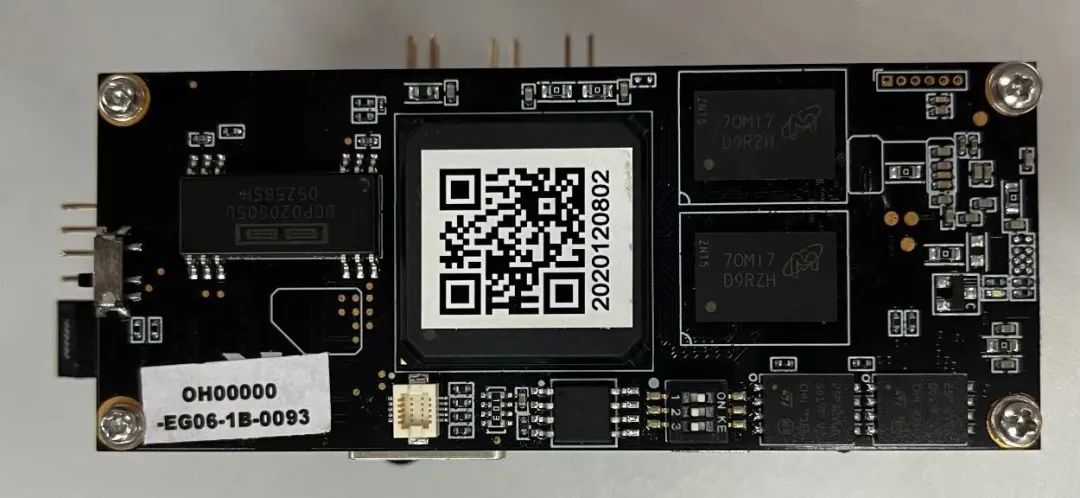

下图为0093 ISP板的图片

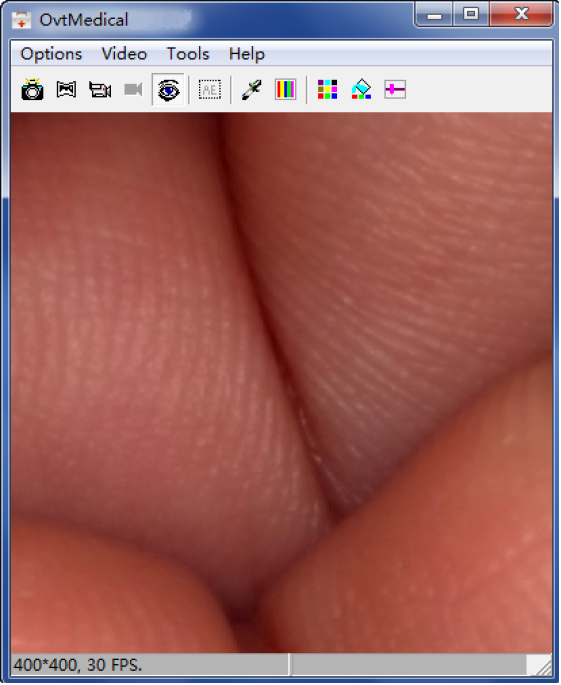

图像通过0093端口输出

详细料号：

• OH00000-EG05-1B-0093 (no LED driving)

• OH00000-EG06-001B-0093 (with LED driving)

OH0093的包装内容 OH00000-EG05-1B-0093(no LED driving)

• OH0093 ISP板

• OVMed 带线模组, OVM6946-KJ1E-0A1A-Z

• USB 迷你线缆

• 光盘或u盘，包含软件、SDK和用户手册

OH00000-EG06-001B-0093 (with LED driving)

• OH0093 ISP板

• OH0001 LED板(通过PWM信号控制LED亮度)

• OVMed 带线模组, OVM6946-KJ1C-2D1A-Z

• USB 迷你线缆

• 光盘或u盘，包含软件、SDK和用户手册

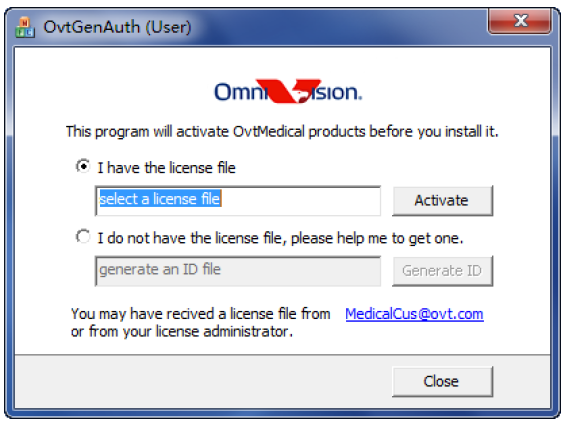

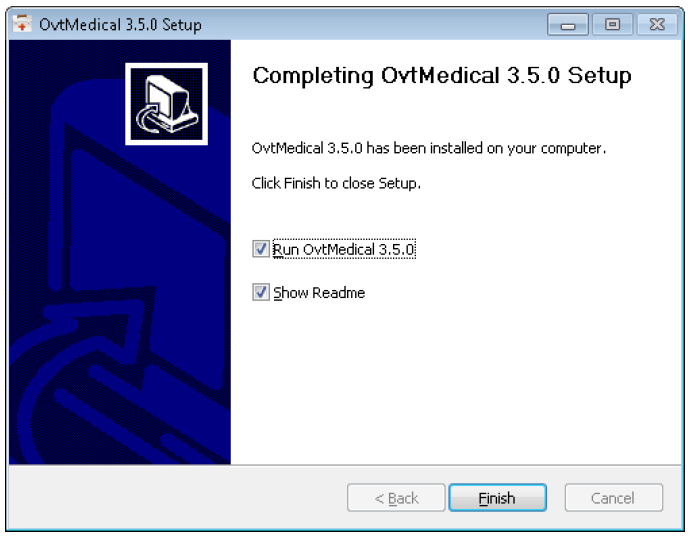

系统需求

使用OVMed软件需要完成以下准备工作:

•带有CD读卡器和USB接口的PC或笔记本电脑

•Intel i5(或同等)或更高的CPU

•Windows 7或更高版本操作系统

•2gb或更多的内部内存

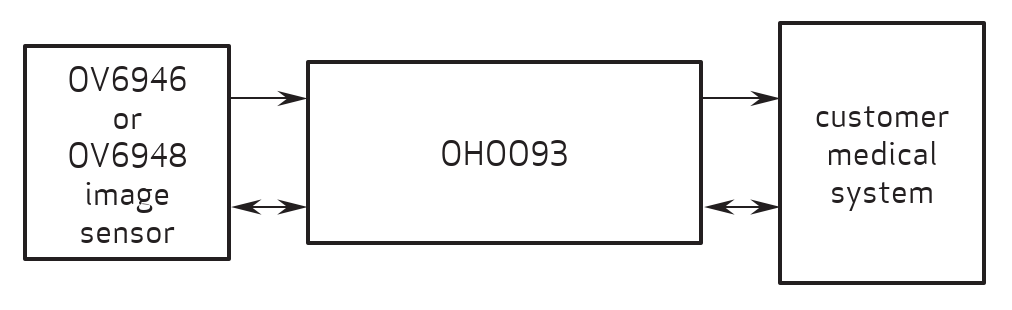

OH0093系统是医疗应用的独立系统解决方案。它支持OV6949和OV6948两个传感器，当与传感器结合时，提供模拟数据，OH0093系统提供数字数据。

当前的OH0093支持OV6946(尺寸400x400)和OV6948(尺寸200x200)图像传感器输入，并能自动检测传感器类型。

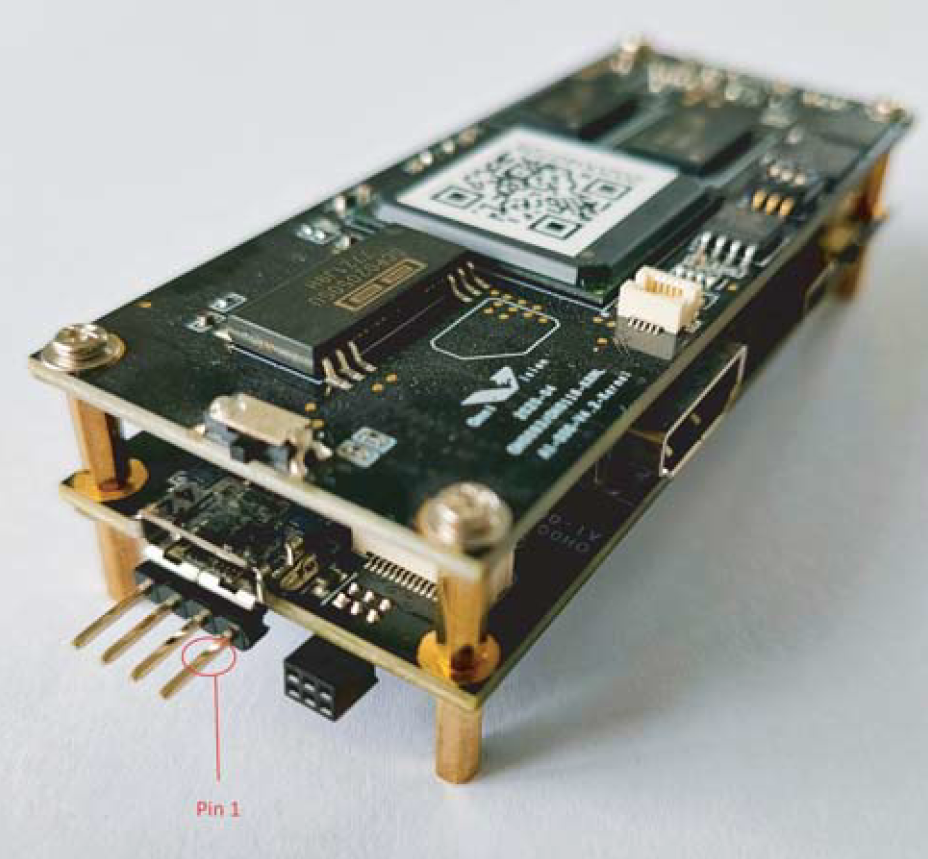

硬件描述 Sensor接口：有两种传感器接口，4pin传感器接口和10pin传感器接口。

Pin脚定义

4pin

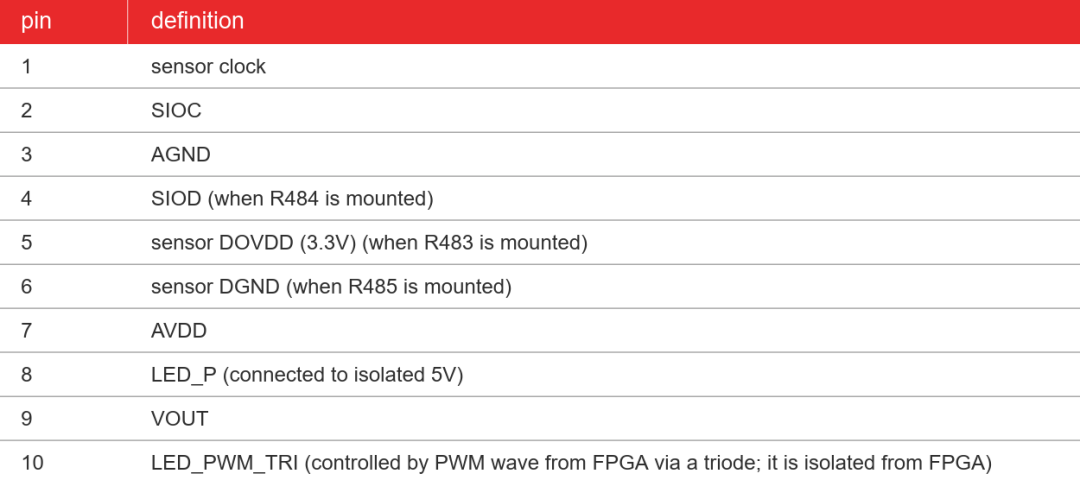

10pin

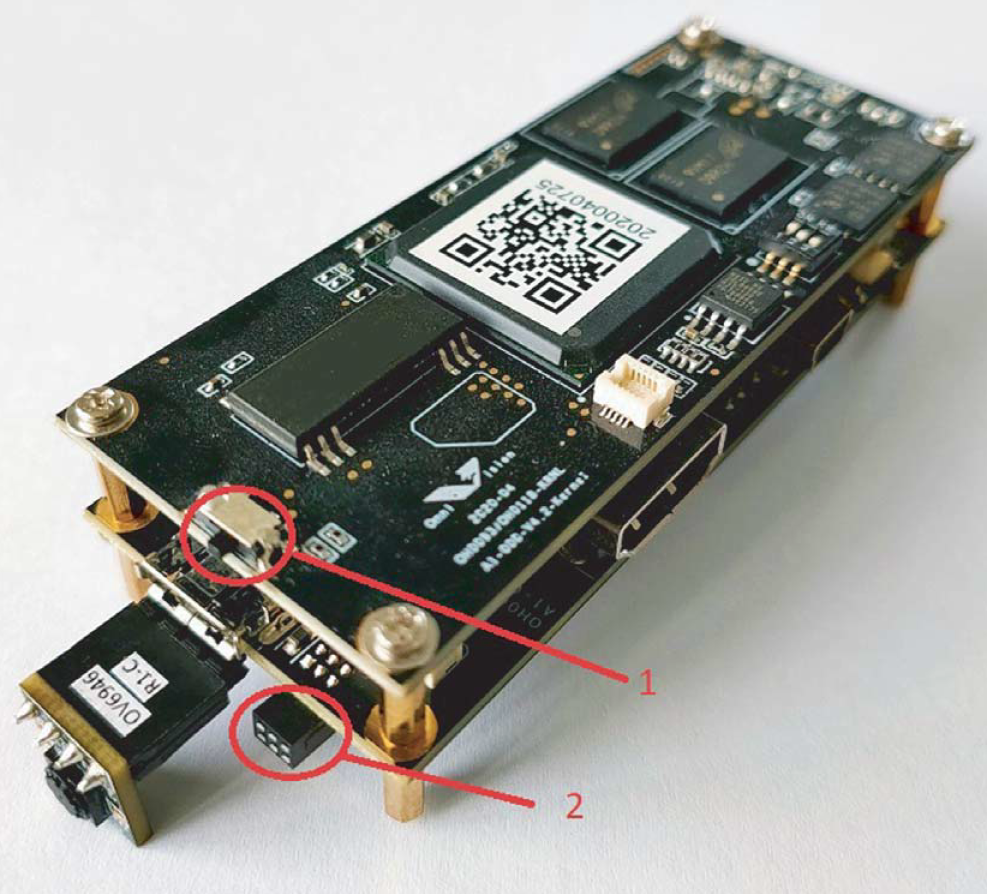

LED定义 OH0093单板有两个led:电源指示灯和软件状态指示灯。

当接通电源并打开电源开关时，电源的LED灯会点亮。

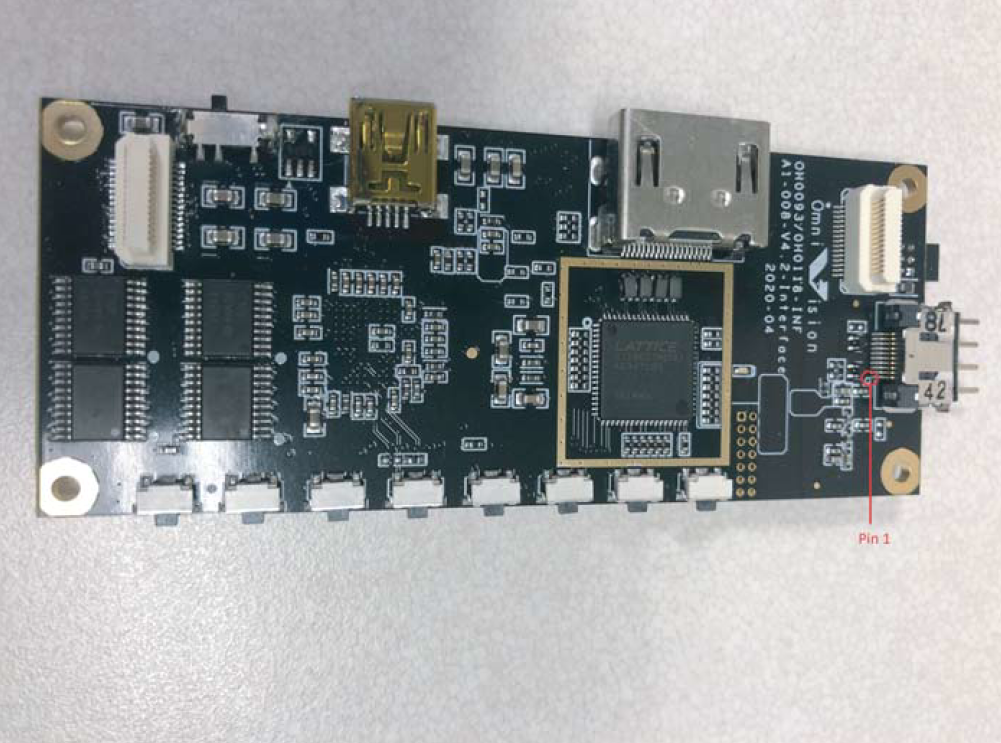

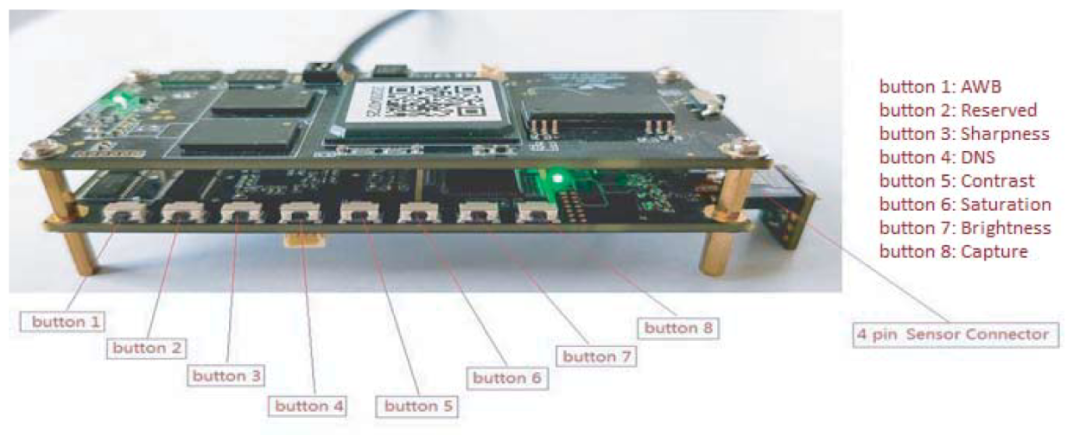

按钮定义 OH0093单板有8个按钮

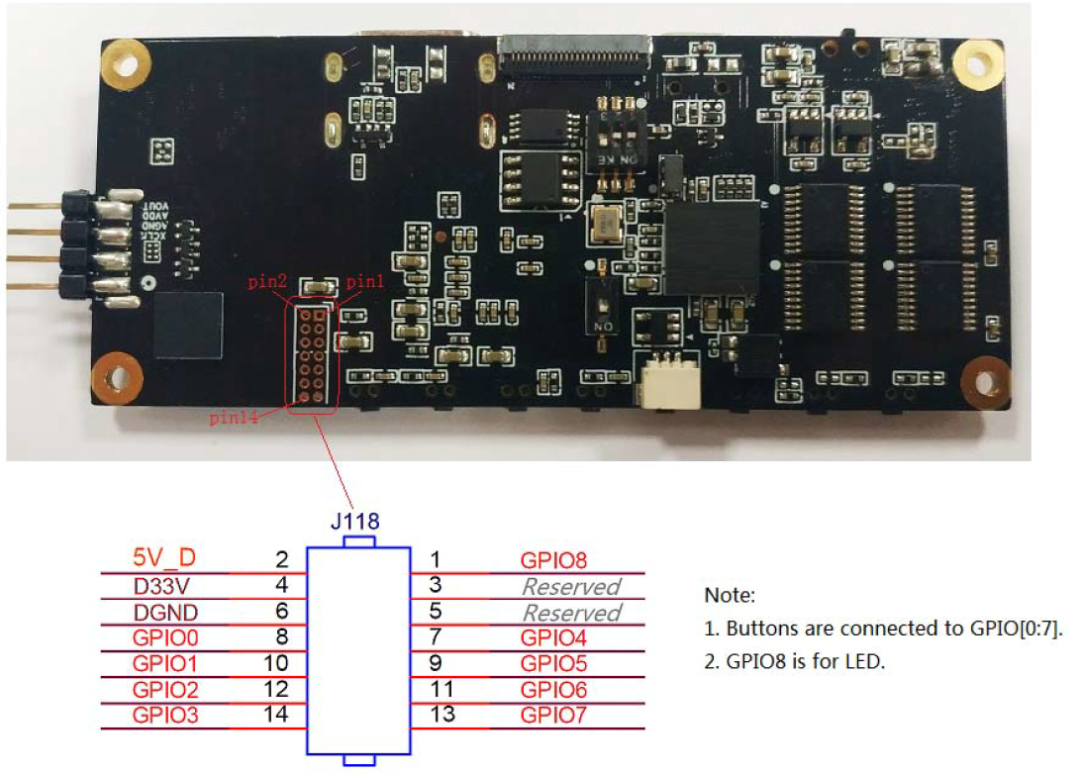

J118的pin脚定义

OH0001板操作规程

OH0001板(仅适用于OH00000-EG06-001B-0093)通过PWM信号控制led的亮度。

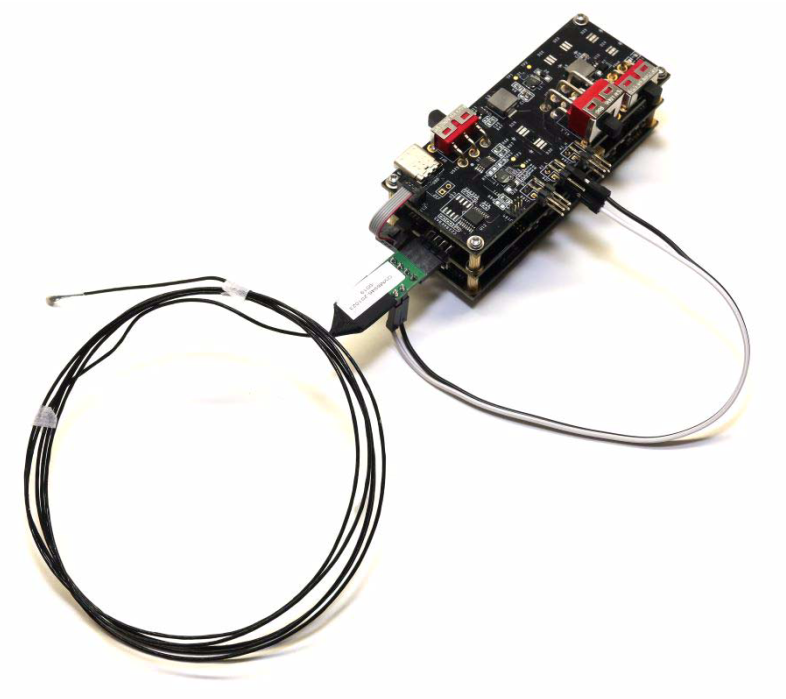

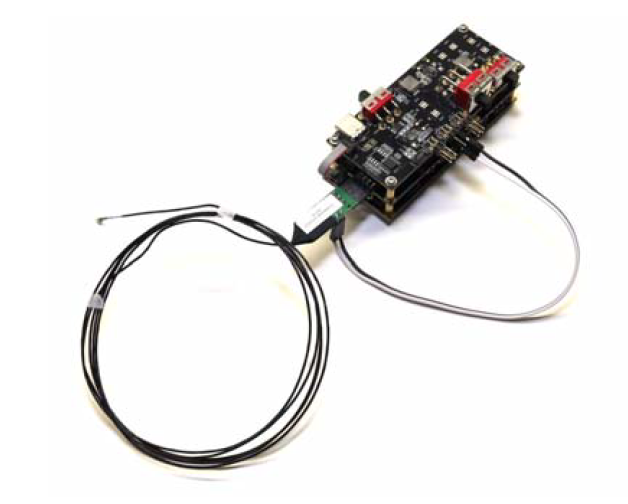

OH0093和OH0001之间的连接关系如图所示

如图所示，OH0001单板位于最上面，连接线缆连接到最下面的单板。提供光控信号，控制传感器板上LED的亮度。底板为OH0093，分两层。连接线为传感器板上的LED提供电源。传感器为OVMed电缆模块，OVM6946-KJ1C-2D1A-Z。传感器上有一个LED。控制信号通过OH0001板调节LED亮度。

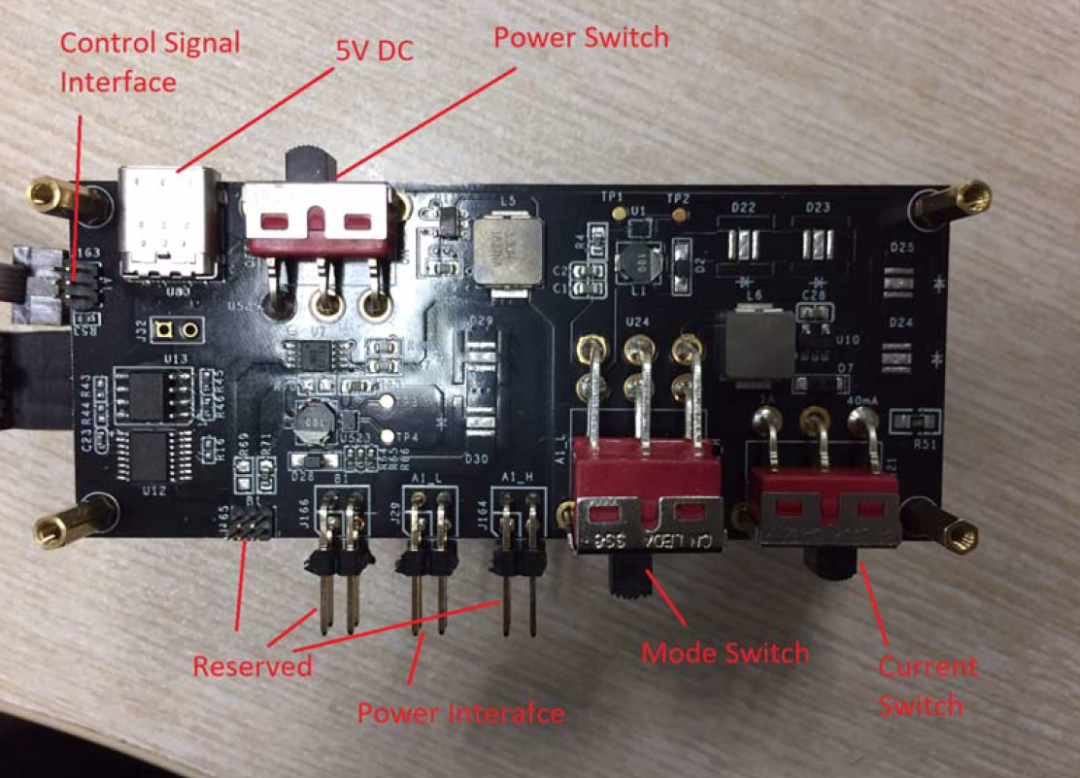

OH0001单板结构和开关定义
