学技术 | 带您认识Microchip MPU之第六篇镜像文件下

Hi 小编来了。

我们顺利的拿到镜像文件后，接下来就剩下最后一步，将镜像等文件可进行烧录到我们硬件平台验证一下测试结果。以下我们以制作sd卡的镜像进行启动。

第一步有以下两个操作环节：

• Windows系统下制作SD卡Linux镜像(如果VM购买并安装 了扩展包，可直接在VM下制作)

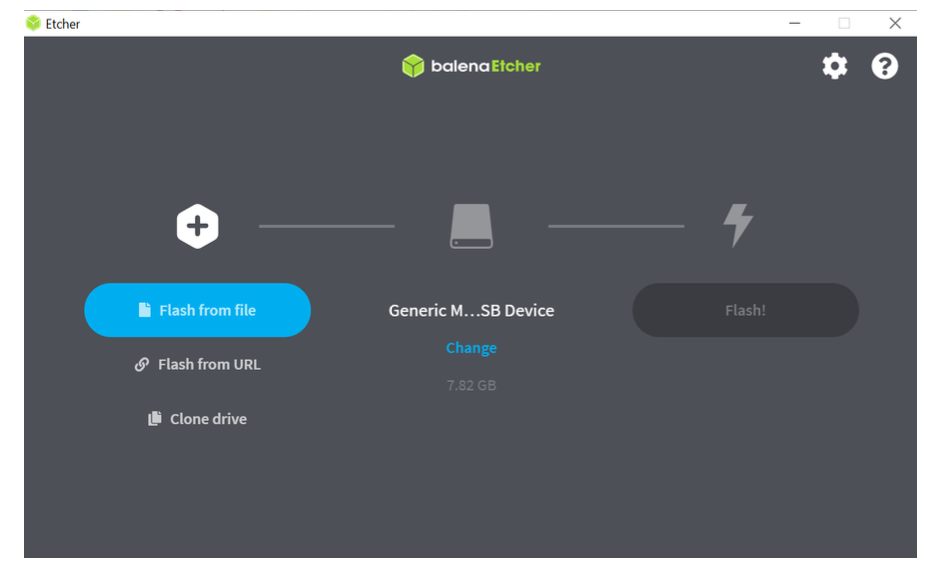

• 使用软件工具---Etcher将Buildroot生成的镜像文件烧录到SD卡

备注1：下载方式注意除了SD卡，我们还可以支持基于nadn flash emmc qpi flash存储介质。

备注2: 我们还可以借助软件下载工具sam-ba来完成软件下载，后续会给出sam-ba工具介绍。

接下来的步骤就是进行系统测试：

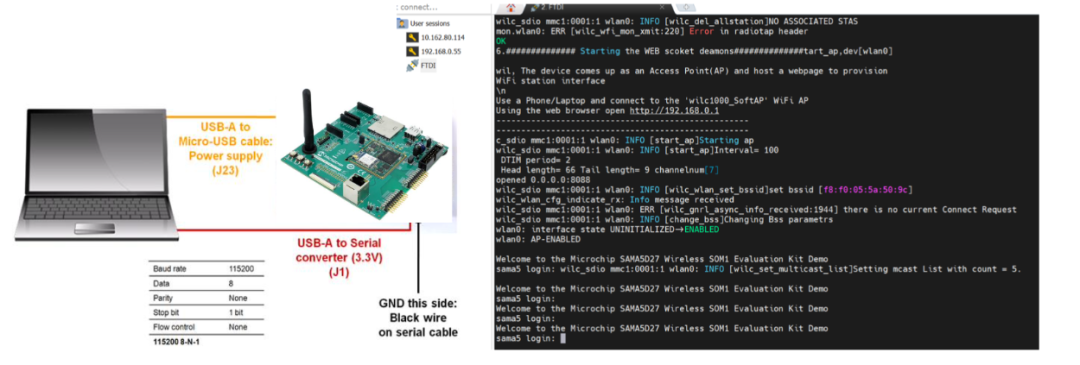

• 制作好系统的SD卡插入MPU硬件板，硬件板连接调试串口，接通电 源。根据硬件不同可能需要按复位按键来启动系统。蓝色LED闪烁且 串口有打印信息输出，显示登陆界面，启动完成。

备注：在使用调试串口进行调试时，需要注意串口在硬件上的连接，具体事项如下：

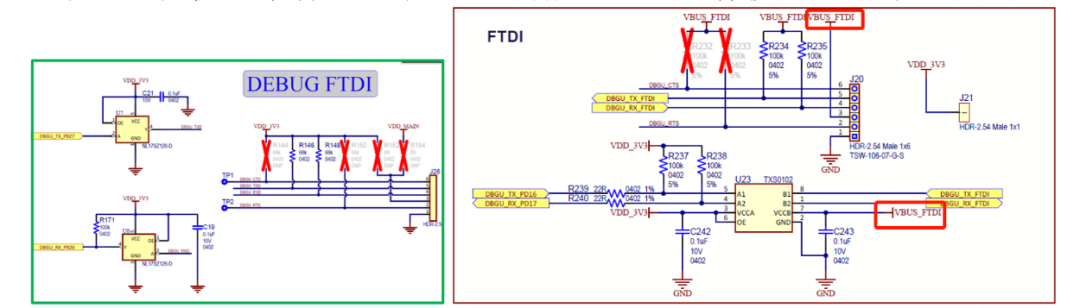

• Microchip不同型号MPU DEMO板的调试口需注意，有的型号带有双 向电压转换器，需要外部调试口给它提供VCC，以匹配外部UART信号 电压值(如3.3或5V)。

• 有些开发板不需要，直接连接TX、RX、GND即可。

• 某些开发板上带有JLINK转UART功能，这里推荐使用MPU串口调试。

当我们在Log中得到Linux内核加载完成的信息，告诉您一个好消息，我们已经成功的完成了Microchip MPU关于Linux的工作。

小编的博文也快结束了，后续小编也会来个总结，将Microchip MPU使用过程中注意事项进行介绍。

期待工程师对我们Microchip MPU提出更多问题或者对小编的博文提出更多建议。
