看看多天线不同频率如何计算SAR

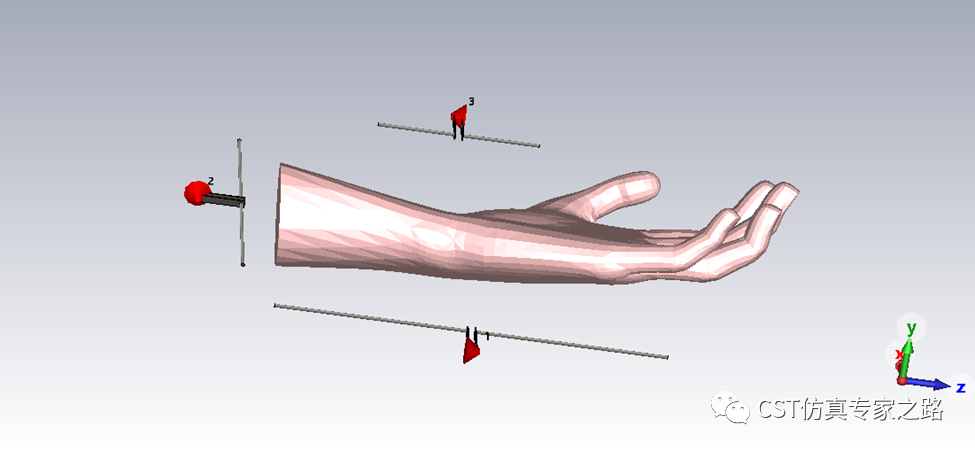

用一个简单的手模型和三个不同长度天线为例，手材料都设置成皮肤。

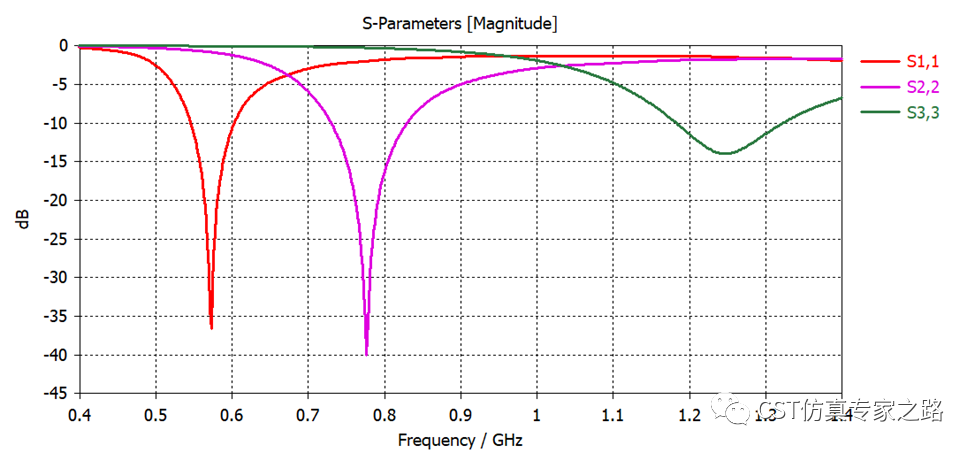

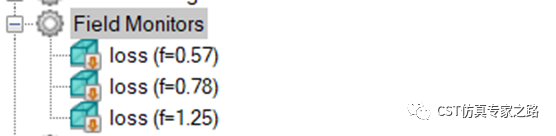

三个工作频率和三个损耗监视器：

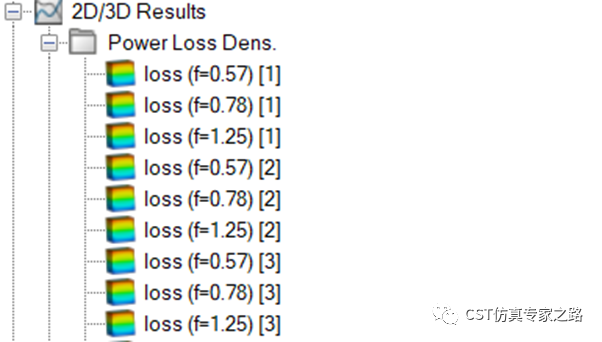

仿真结束后，每个端口每个频率的损耗场都有：

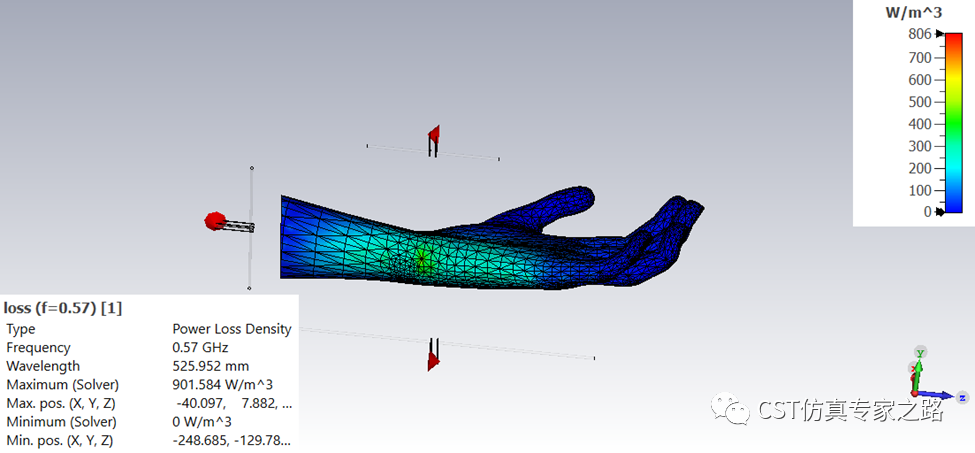

比如端口1是最长的天线，频率最小：

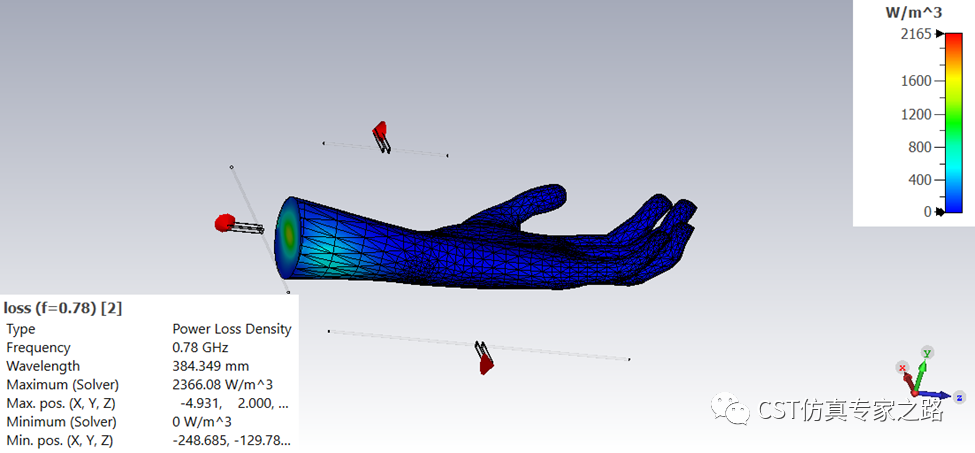

端口2是中间：

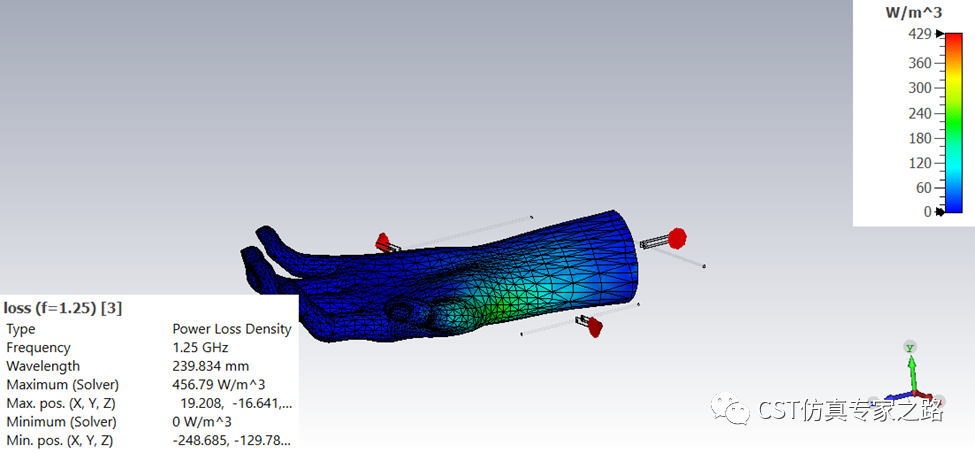

端口三天线最小，频率最大：

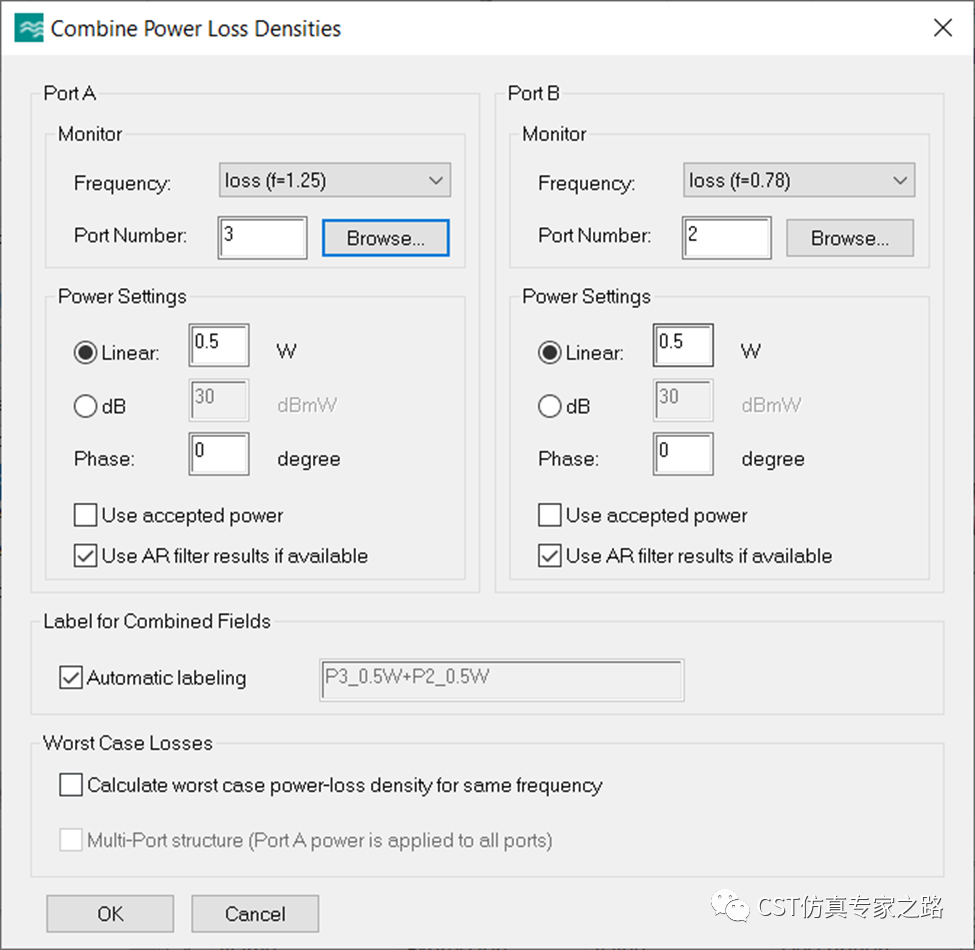

如果是两个天线，可以用后处理中的合并损耗：

我们以端口2和3为例：

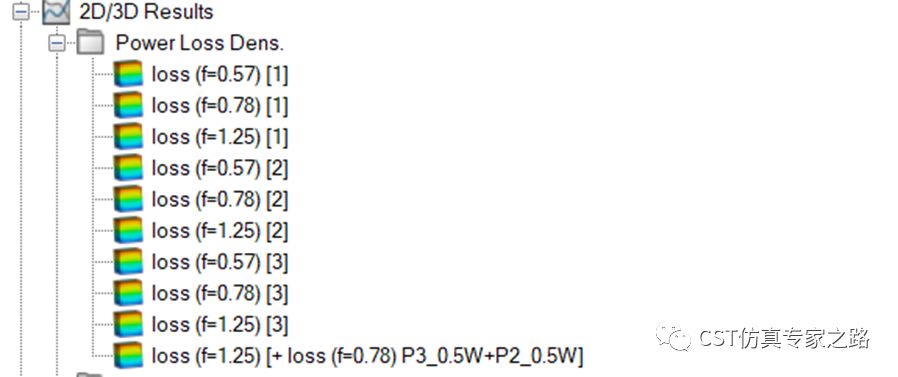

运行后处理，得到新的损耗场：

再提取SAR就行了：

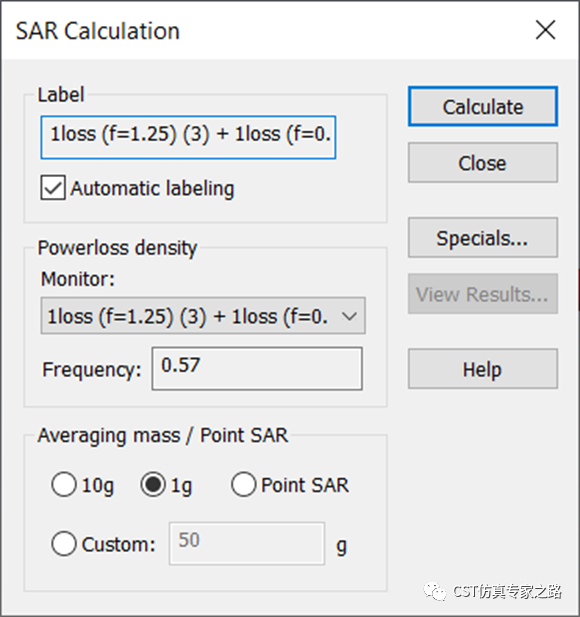

注意这里有个Frequency是没有意义的，可以忽略：

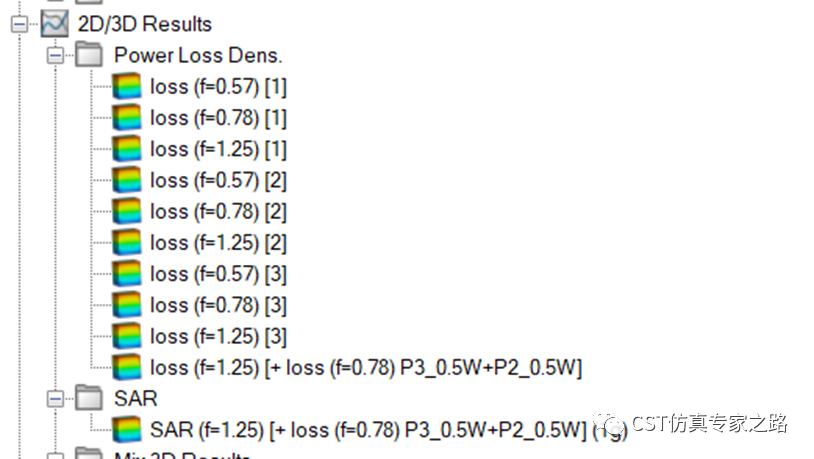

计算出来SAR后查看：

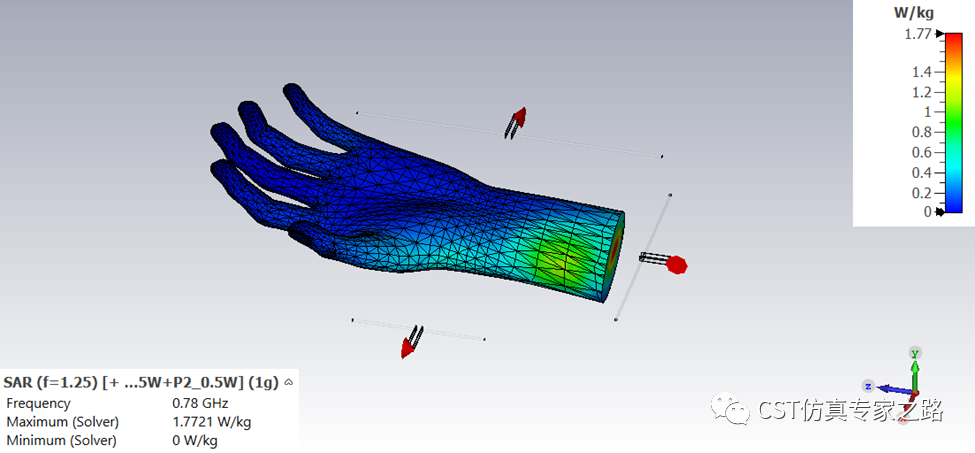

可见SAR大致的方位是对的，频点忽略：

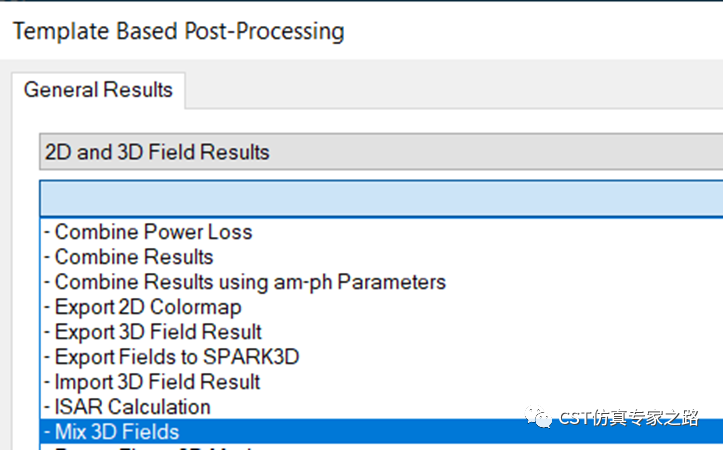

如果是多个天线，可以用另一种方法，混合3D场：

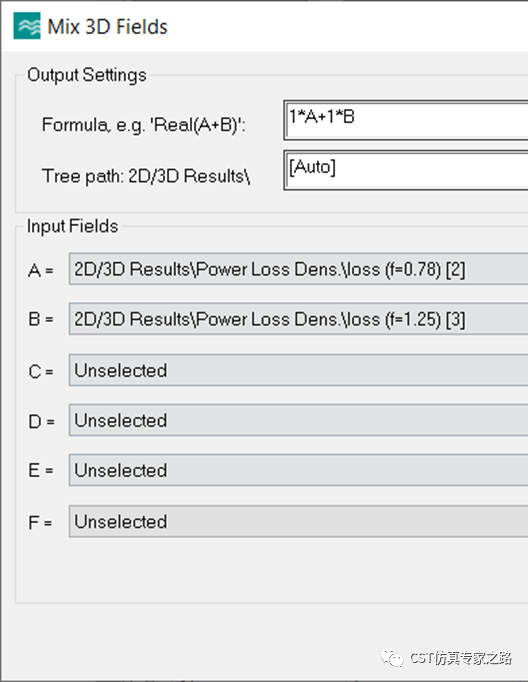

我们还是以端口2和3为例：

获得新的三维场：

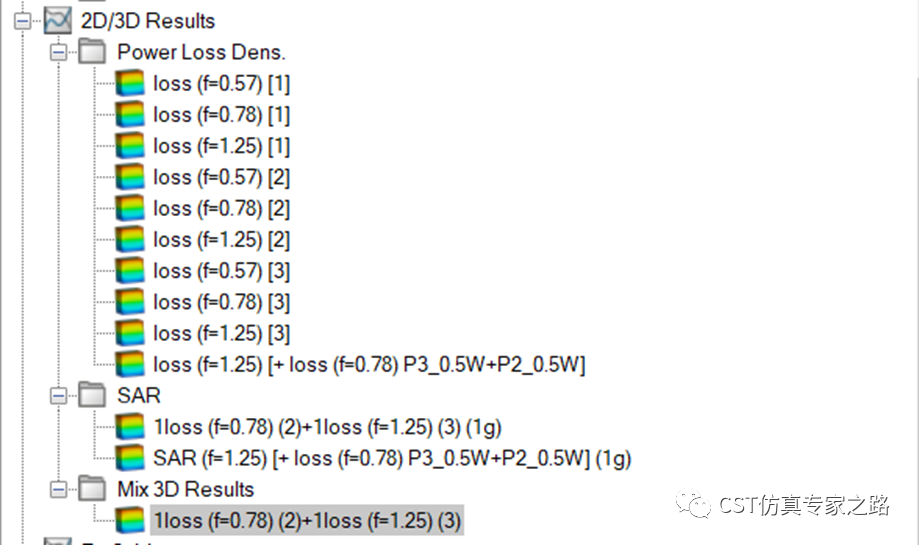

对比之前的方法，结果一致，同样要忽略频点信息：

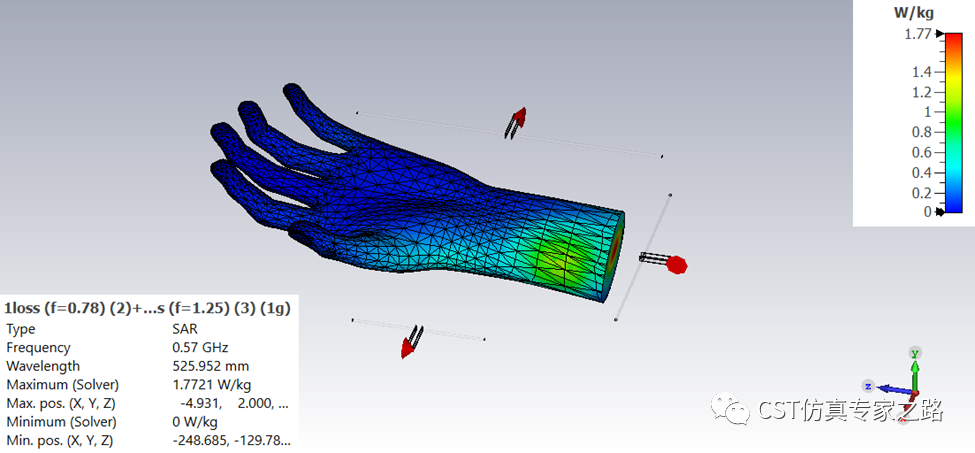

SAR结果一致：

小结：

SAR是power loss的后处理，而多天线的power loss场可以叠加计算。
多天线不同频率的power loss后处理可以用combine power loss或mix 3D field，注意输入功率方法不同。
由于频率不同，相位差不需要考虑；频率接近的不同天线系统也算频率不同，这个有别于MIMO，下期我们再看考虑相位差的MIMO同频天线。
